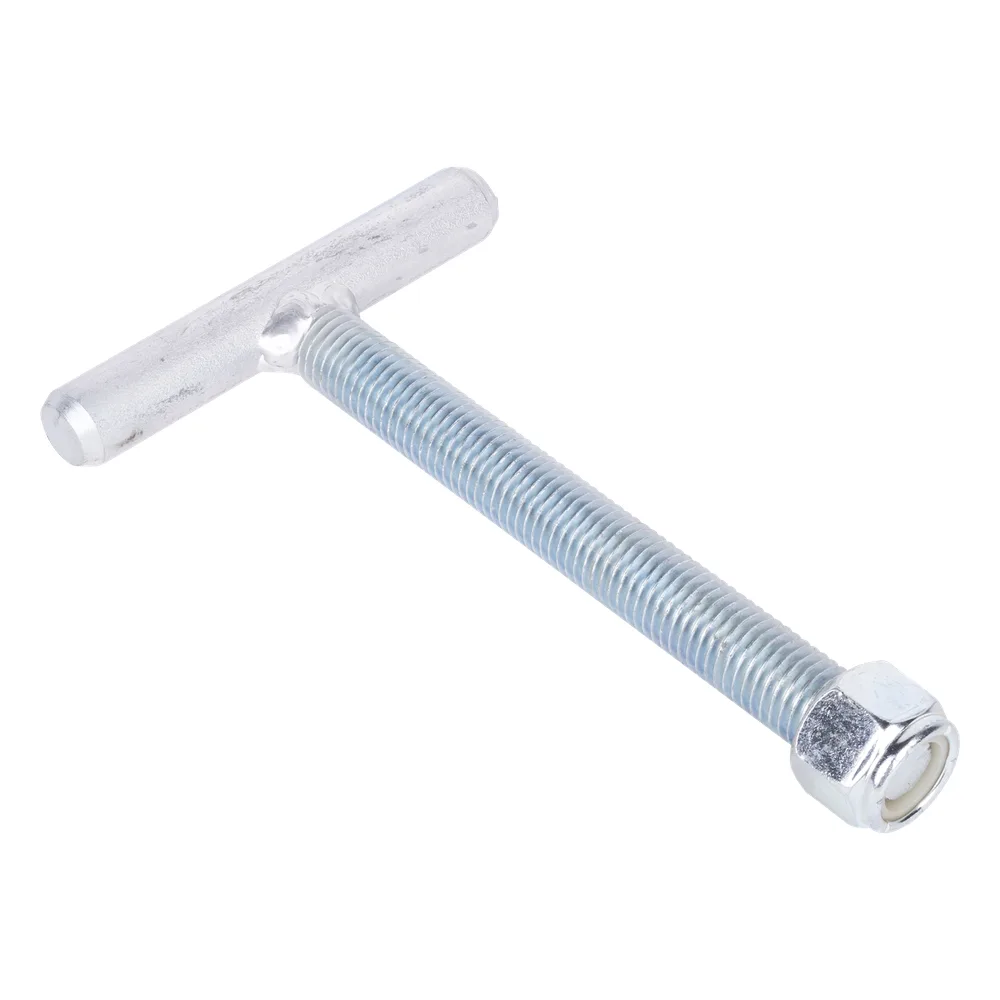

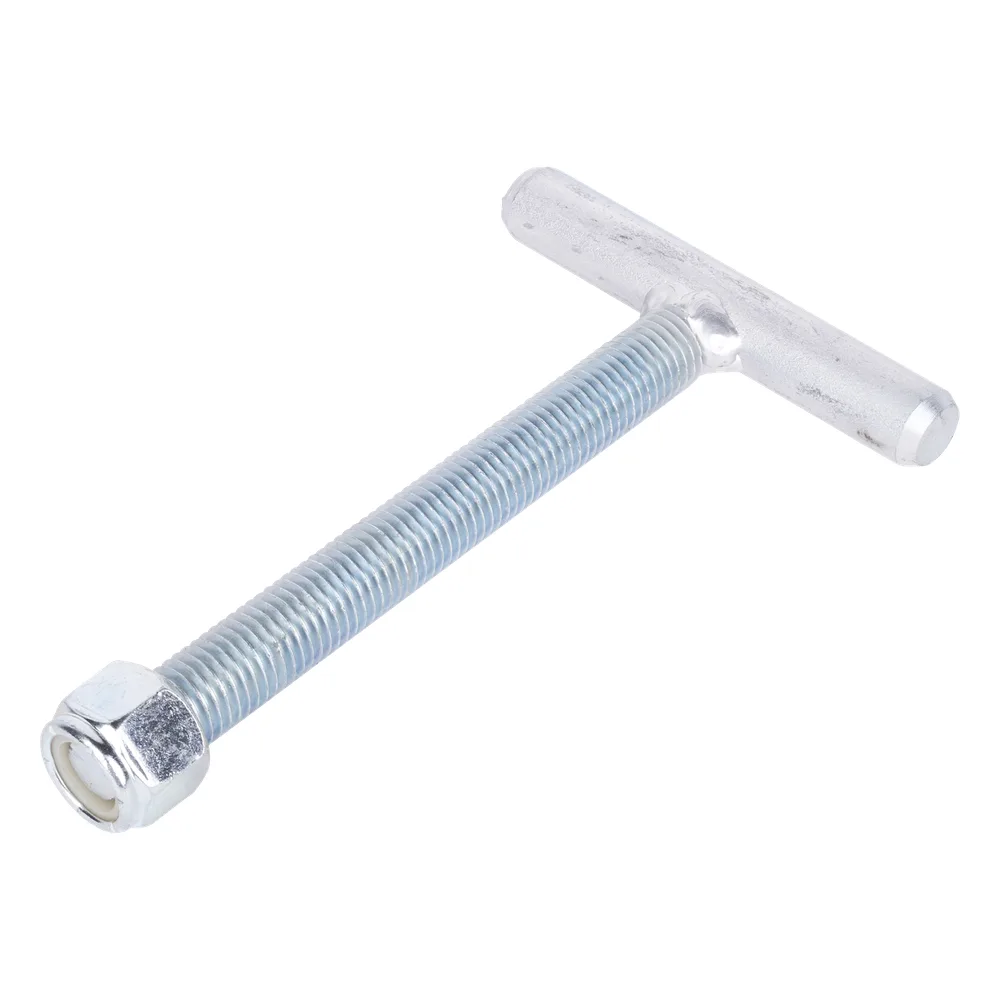

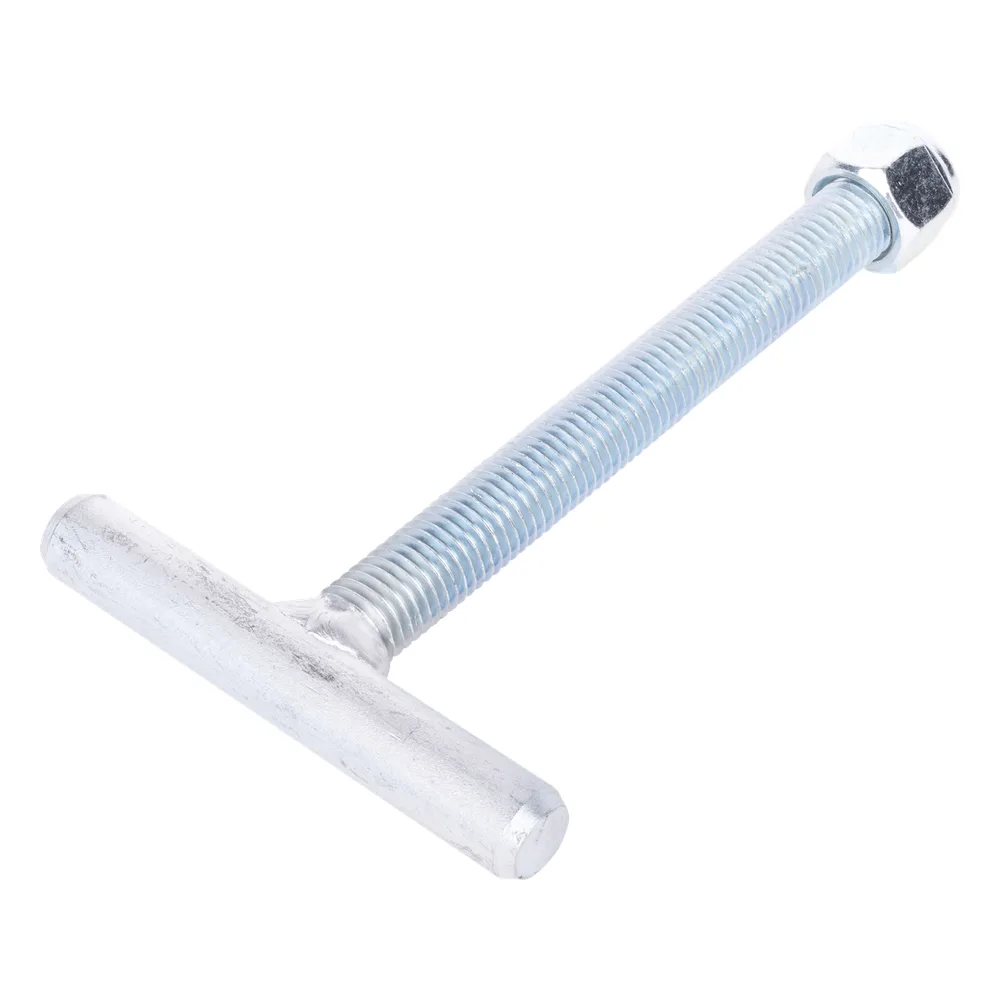

Ancla para base SBA30, uso con tramo STZ30.

Características Principales

• Ancla con varilla roscada de 3/4'
• Varilla roscada de 18 cm de longitud
• Travesaño liso de 12 cm de longitud
• Galvanizado electrolítico para resistencia superior
• Compatible con base SBA30

Especificaciones Técnicas

• Tipo: Ancla para base triangular
• Diámetro tubo: 3/4'
• Calibre: 16
• Material: Acero ASTM-36
• Tipo de galvanizado: Electrolítico
• Peso: 2.75 kg
• Compatibilidad: Base SBA30 y tramo STZ30

Dimensiones

• Varilla roscada: 18 cm
• Travesaño liso: 12 cm
• Diámetro tubo: 3/4'
• Calibre: 16
• Placa: 1/4'

Materiales y Acabado

• Acero ASTM-36
• Galvanizado electrolítico
• Tornillería grado máquina e inoxidable
• Soldadura tipo AWS E7018

Notas Generales

• Medidas en centímetros
• Tolerancias generales ±5 cm
• Toda la soldadura tipo AWS E7018
• Tornillería grado máquina e inoxidable

Aplicaciones

• Sistemas de comunicación
• Soporte para tramo STZ30
• Instalaciones de antenas
• Estructuras metálicas

Documentación

• Plano técnico SBA30-001
• Especificaciones de instalación
• Manual de montaje
