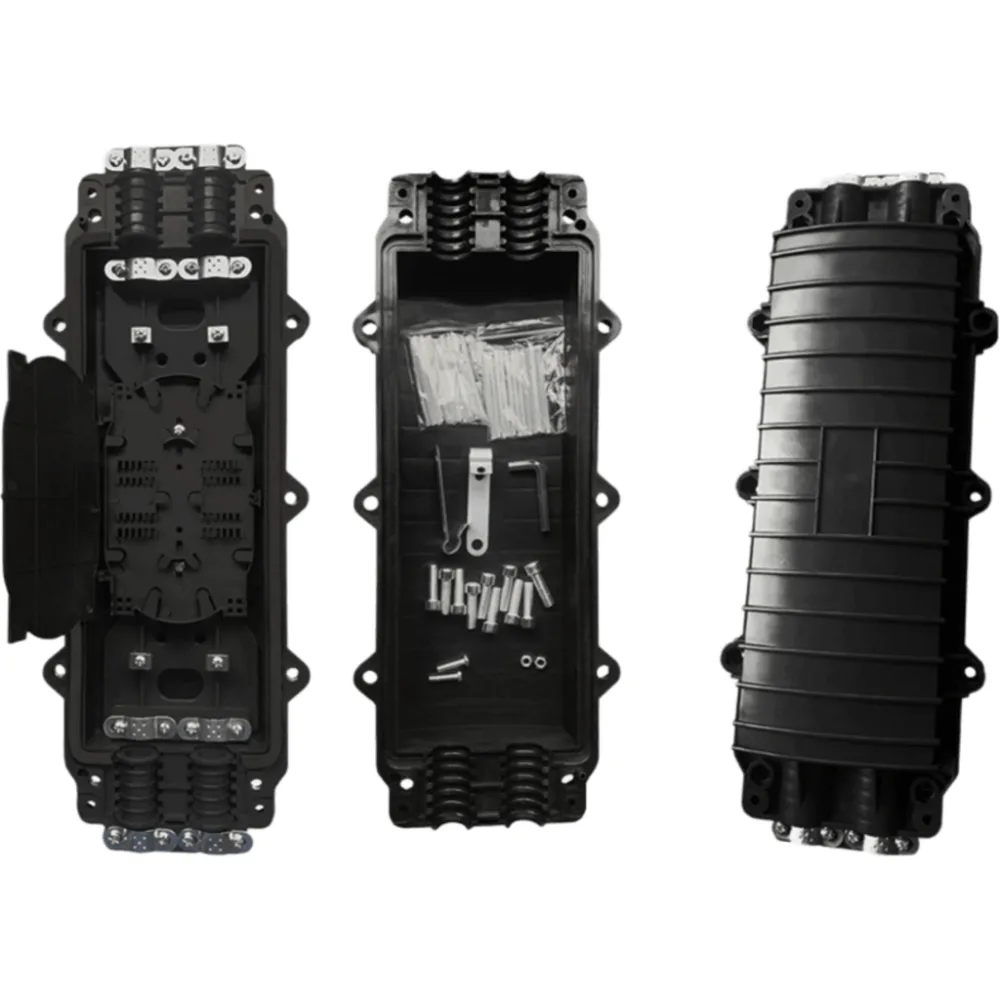

CAJA D/EMPALME D/FIBRA OPTICA P/48 HILOS IP65, 2/2

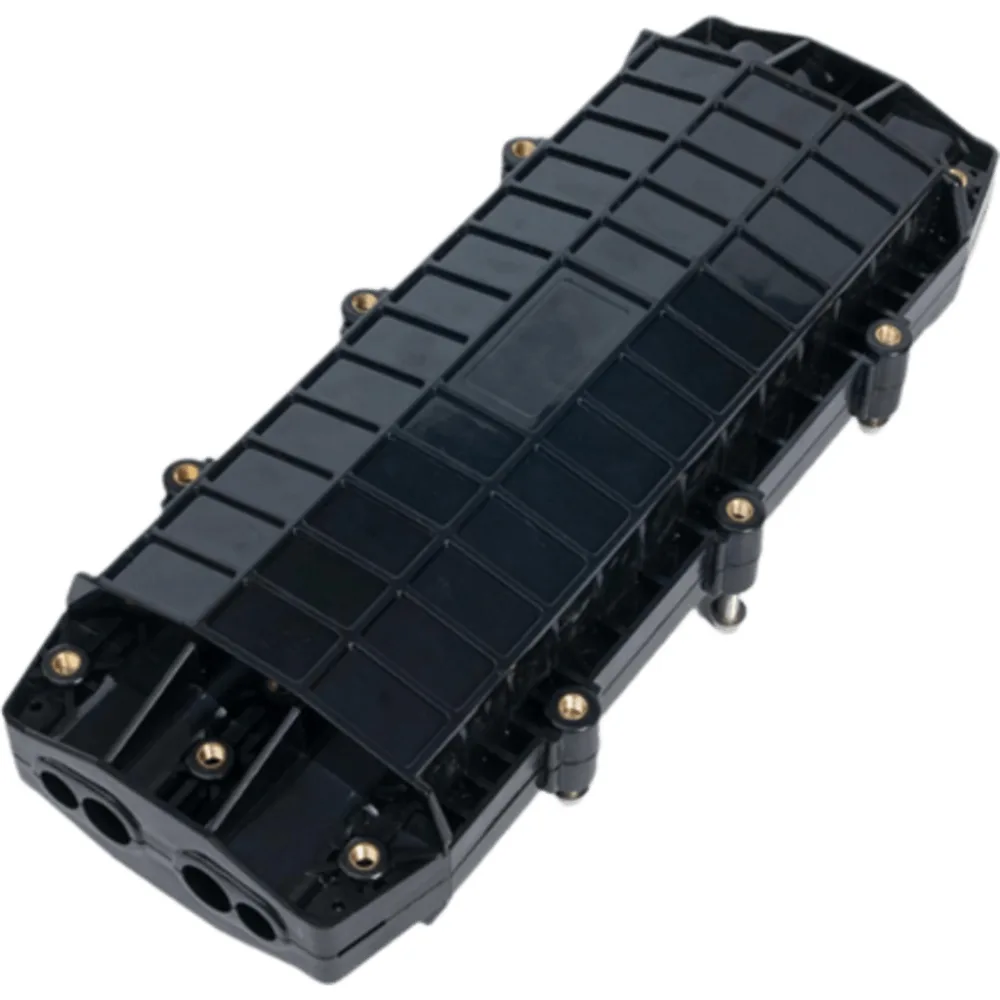

Cierre de empalme horizontal diseñado para la conexión y protección de cables de fibra óptica en configuraciones de núcleo individual o en haz. La unidad integra funciones de empalme, división, distribución, almacenamiento y conexión de cables en un solo equipo, proporcionando protección integral y gestión organizada para la construcción de redes FTTX. Fabricado en polipropileno (PP) con grado de protección IP65, este cierre está diseñado para soportar condiciones severas de humedad, vibración y temperaturas extremas. La estructura de bandejas de empalme en configuración apilada permite una instalación ordenada y facilita el acceso para mantenimiento o re-entrada mediante llave de tapa estándar. El radio de curvatura de fibra garantizado superior a 40 mm (1.57 in) asegura la integridad óptica de las fusiones. Compatible con fibra óptica ordinaria y fibra en cinta, ofrece versatilidad para distintos tipos de despliegue.

Características Generales

• Tipo: Horizontal
• Material: Polipropileno (PP)
• Entrada de cables: 2 entradas / 2 salidas (2in/2out)
• Dimensiones (L*A*H): 445*170*100 mm (17.5*6.7*3.9 in)
• Tamaño de cables admitidos: Φ7-Φ14 mm (0.28-0.55 in)
• Protección: IP65
• Instalación: Aérea, montaje en poste
• Radio de curvatura de fibra garantizado: ≥40 mm (1.57 in)
• Estructura de bandejas: Apilable (overlap) para fácil instalación
• Sellado: Termocontraíble (Heat Shrinkable Sealed)
• Compatibilidad de fibra: Fibra óptica ordinaria y fibra en cinta (ribbon fiber)
• Re-entrada: Fácil instalación y re-entrada con llave de tapa común (can wrench)

Capacidades y Bandejas

• Capacidad 24 núcleos: 1 bandeja máxima
• Capacidad 48 núcleos: 2 bandejas máximas
• Capacidad 96 núcleos: 4 bandejas máximas
• Estructura de bandejas: Overlap (apilada) para fácil instalación

Físicas y Eléctricas

• Dimensiones del cierre (L*A*H): 445*170*100 mm (17.5*6.7*3.9 in)
• Peso: 1.25 kg
• Material: Polipropileno (PP)
• Protección: IP65
• Dimensiones de empaque: 550*470*365 mm, 10 piezas por cajón, 13 kg por cajón

Contenido del Paquete

• Llave Allen (Allen Spanner) - 1 pieza
• Abrazaderas (Hoop) - 4 piezas
• Tornillos M8*35 de acero inoxidable - 12 piezas
• Grommets (pasacables) - 4 piezas
• Cinta de sellado - 1 rollo
• Tubos protectores de empalme - 1 bolsa
• Bridas de nylon (Nylon cable tie) - 1 bolsa
• Manual de instalación - 1 juego
• Accesorios de montaje aéreo - 1 juego
