CAJA D/EMPALME D/FIBRA OPTICA P/96 HILOS IP68, 3/3

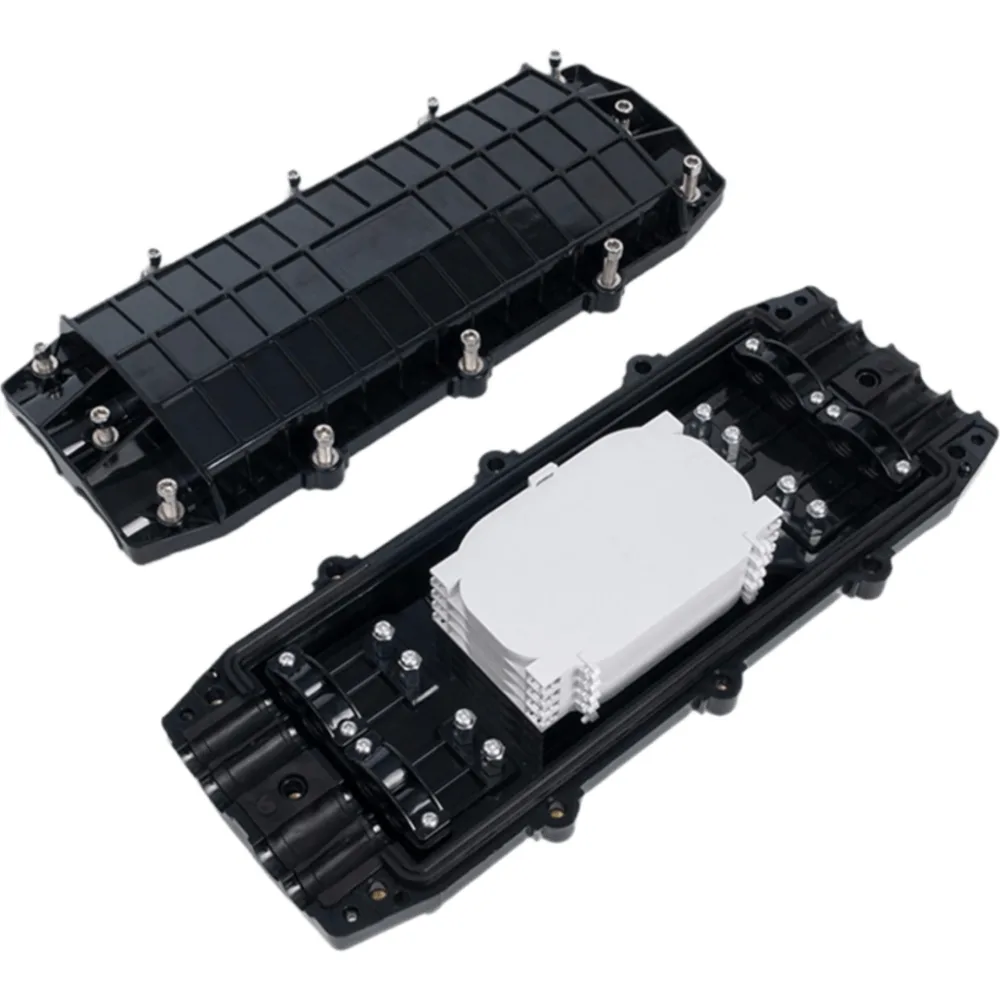

Cierre de empalme horizontal diseñado para la distribución, empalme y almacenamiento de cables ópticos en aplicaciones exteriores. El equipo permite dos modalidades de conexión: conexión directa y conexión por división (splitting), adaptándose a instalaciones aéreas, en pozos de registro de ductos y emplazamientos enterrados. La construcción en policarbonato de ingeniería (PC) proporciona resistencia a la erosión por ácidos, álcalis y sales, con protección IP68 que garantiza la estanqueidad en condiciones climáticas severas y entornos de trabajo exigentes. El sistema de bandejas giratorias tipo folleto facilita el acceso individual a cada cable y fibra óptica, manteniendo un radio de curvatura mínimo de 40 mm para preservar la integridad de la señal. La estructura mecánica robusta soporta variaciones intensivas de temperatura y condiciones ambientales adversas, mientras que el diseño compacto de 427 x 180 x 100 mm (16.8 x 7.1 x 3.9 in) optimiza la capacidad de almacenamiento de fibras en un volumen reducido.

Características Generales

• Tipo: Horizontal
• Material: Policarbonato (PC) de ingeniería
• Entradas/Salidas de cable: 4 entradas / 4 salidas
• Grado de protección: IP68
• Instalación: Aérea (Aerial)
• Conexión: Directa y por división (splitting)
• Aplicaciones: Aérea, pozo de registro de ductos (man-well of pipeline), emplazamiento enterrado (embedded)
• Resistencia química: Anti-eroción contra ácido, álcali y sal
• Anti-envejecimiento: Resistencia al envejecimiento por exposición ambiental
• Bandejas de empalme: Giratorias tipo folleto (turn-able like booklets)
• Radio de curvatura óptica: 40 mm mínimo garantizado
• Operación individual: Cada cable y fibra puede operarse de forma independiente
• Sellado: Anillos de goma elástica con rendimiento impermeable y anti-sudoración
• Mantenimiento: Diseño de volumen reducido, alta capacidad, mantenimiento conveniente

Especificaciones por Modelo

• Capacidad 24 Core:
  • Bandejas máximas instaladas: 1 pieza
• Capacidad 48 Core:
  • Bandejas máximas instaladas: 2 piezas
• Capacidad 96 Core:
  • Bandejas máximas instaladas: 4 piezas
• Dimensiones (L×A×H): 427 × 180 × 100 mm (16.8 × 7.1 × 3.9 in) — todas las capacidades
• Peso: 2.45 kg — todas las capacidades

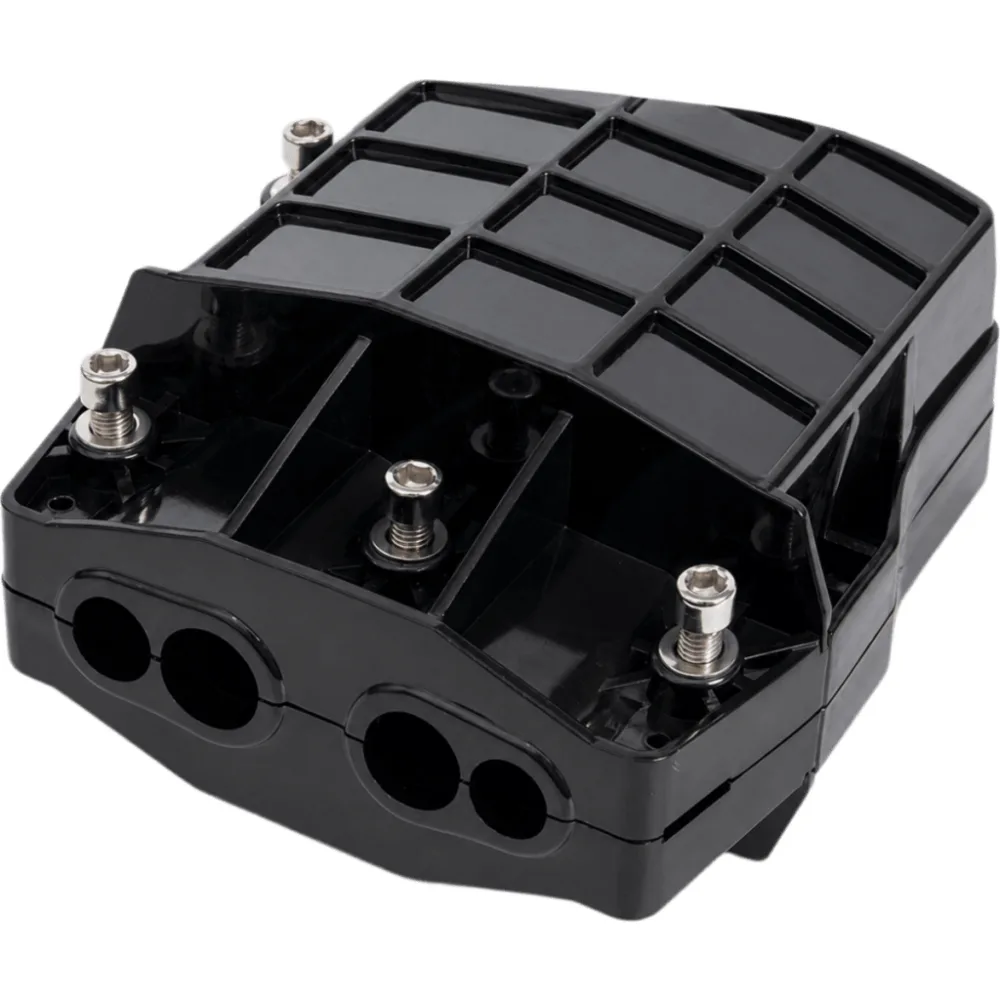

• Tamaños de cable admitidos: A: Φ16 mm, B: Φ20 mm, C: Φ20 mm, D: Φ16 mm

Físicas y Eléctricas

• Material de carcasa: Policarbonato de ingeniería (PC)
• Dimensiones: 427 × 180 × 100 mm (16.8 × 7.1 × 3.9 in)
• Peso unitario: 2.45 kg
• Grado de protección: IP68
• Tipo de instalación: Aérea (Aerial)
• Dimensiones de empaque: 575 × 450 × 420 mm (22.6 × 17.7 × 16.5 in)
• Cantidad por caja: 10 piezas por cartón
• Peso total de empaque: 26 kg por cartón

Contenido del Paquete

• Llave de metal (Metal spanner): 1 pieza
• Colgador metálico (Metal hanger): 2 piezas
• Tira de goma de sellado (Sealing rubber strip): 1 pieza
• Cinta aislante (Insulating tape): 1 pieza
• Bridas de cable (Cable tie 3 mm × 110 mm): 8 piezas
• Tapón plástico (Plastic plug): 8 piezas
• Tira de goma impermeable (Rubber waterproof strip): 2 piezas
• Manga termocontraíble (Heat-shrink sleeve 1.2 mm × 60 mm): 96 piezas
