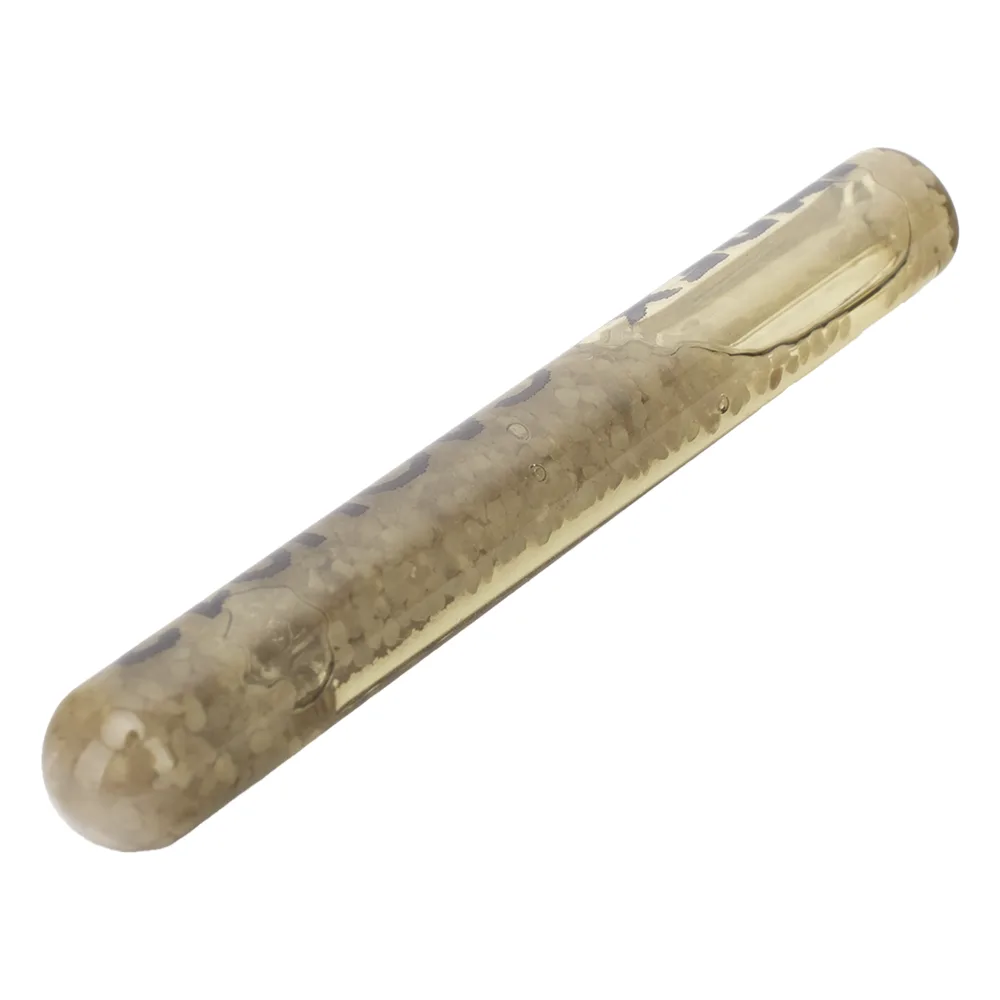

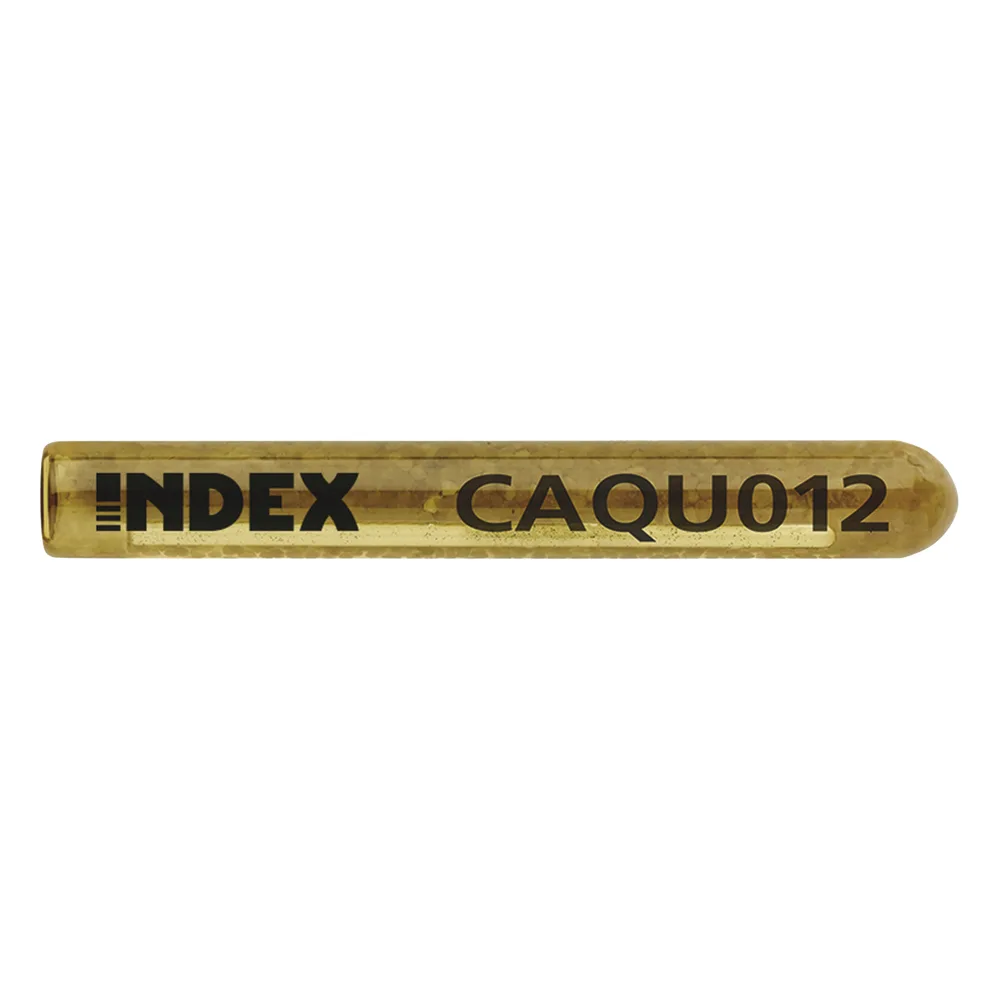

Capsula anclaje químico 12x110mm

Características principales

• Instalación fácil en hormigón no fisurado
• Rango de temperatura de -40°C a +80°C
• Variedad de longitudes y diámetros aprobados M8-M24
• Versión en acero cincado e inoxidable A2/A4
• Para cargas estáticas o cuasi-estáticas

Especificaciones técnicas

• Tipo: Anclaje químico
• Material base: Hormigón de calidad C20/25 no fisurado
• Homologación: ETA 08/0350 Opción 8
• Profundidad del taladro: 110 mm
• Diámetro cápsula: 13 mm
• Longitud cápsula: 95 mm
• Diámetro paso placa: 14 mm
• Diámetro broca: 14 mm
• Par de instalación: 40 Nm

Materiales

• Cápsula: Ampolla de cristal con resina epoxi acrilato
• Espárrago: Acero clase 5.8 (cincado ≥ 5 µm), A2-70 o A4-70
• Arandela: DIN 125 (cincada ≥ 5 µm), A2-70 o A4-70
• Tuerca: DIN 934 clase 5 (cincada ≥ 5 µm), A2-70 o A4-70

Capacidades de carga

• Tracción hormigón no fisurado: 22,2 kN
• Cortante hormigón no fisurado: 11,8 kN
• Carga máxima tracción recomendada: 15,9 kN
• Carga máxima cortante recomendada: 11,8 kN

Dimensiones

• Diámetro: 12 mm
• Longitud: 110 mm
• Profundidad efectiva: 95 mm
• Espesor mínimo material base: 140 mm
• Espesor mínimo a fijar: 32 mm
• Distancia crítica entre anclajes: 220 mm
• Distancia crítica al borde: 110 mm

Aplicaciones

• Para uso interior y exterior
• Fijación de maquinaria y elementos con vibraciones
• No apto para instalación en techos
• Aplicaciones estructurales

Datos adicionales

• Temperatura operación: -40°C a +80°C
• Temperatura máxima continua: +50°C
• Homologación: ETA 08/0350 (ETAG 001-5) Opción 8
• Disponible en: Versión estándar y para cálculo INDEXcal

Compatibilidad

• Taladro de percusión
• Brocas de hormigón BHDSXXXXX

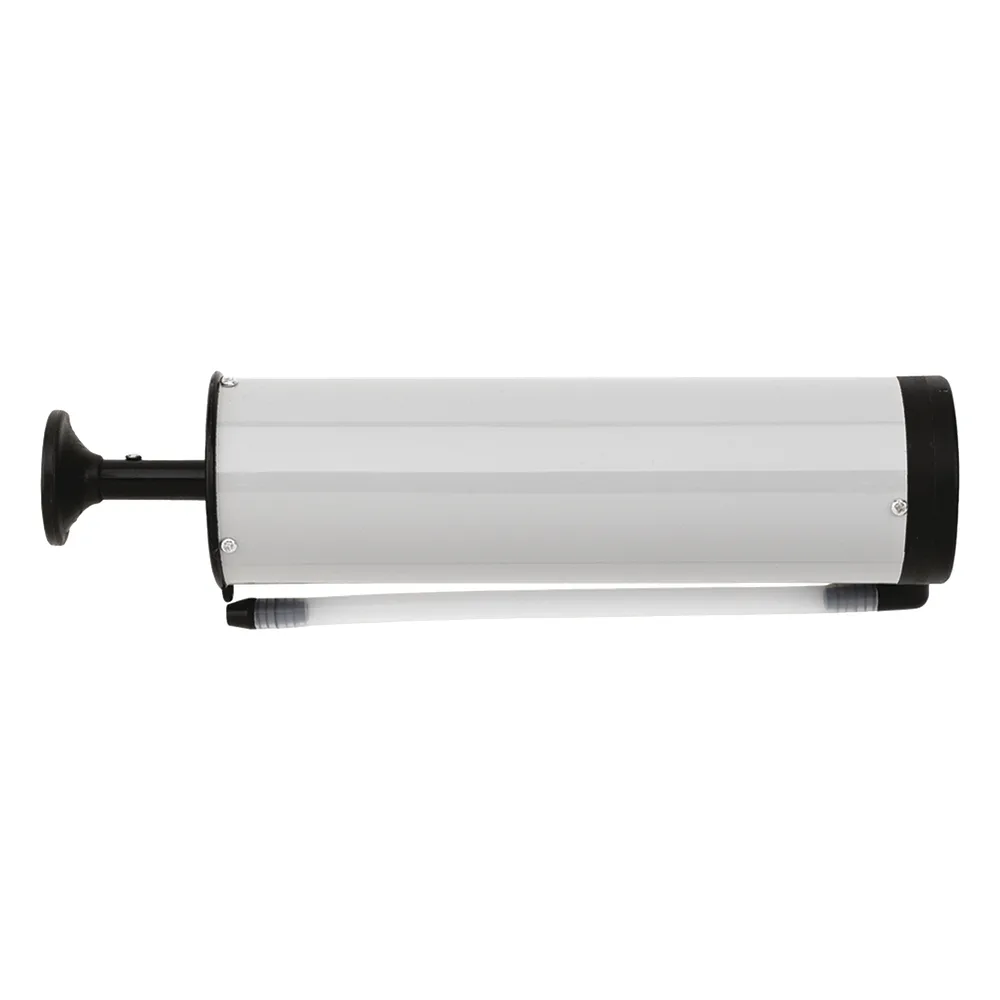

• Bomba de soplado MOBOMBA
• Cepillo de limpieza MORCEPKIT
• Llave dinamométrica
• Vasos hexagonales

Resistencia

• Resistencia acero clase 5.8: 16,8 kN
• Resistencia acero clase 8.8: 26,4 kN
• Resistencia acero inox. A4-70: 18,6 kN
• Resistencia acero inox. A4-80: 24,8 kN

Información de instalación

• Taladro seco o húmedo
• Limpieza con bomba de soplado y cepillo de limpieza
• Verificar profundidad del taladro antes de instalar
• Instalación con llave dinamométrica
• Verificar par de apriete recomendado (40 Nm)
• Evitar instalación en techos

Factores de influencia

• Distancia entre anclajes: Mín. 55 mm
• Distancia al borde: Mín. 55 mm
• Distancia crítica entre anclajes: 220 mm
• Distancia crítica al borde: 110 mm
• Espesor mínimo material base: 140 mm

Información adicional

• Norma: ETAG 001-5
• Programa de cálculo: INDEXcal
• Resistencia hormigón: C20/25
• Tipo de carga: Estática o cuasi-estática
