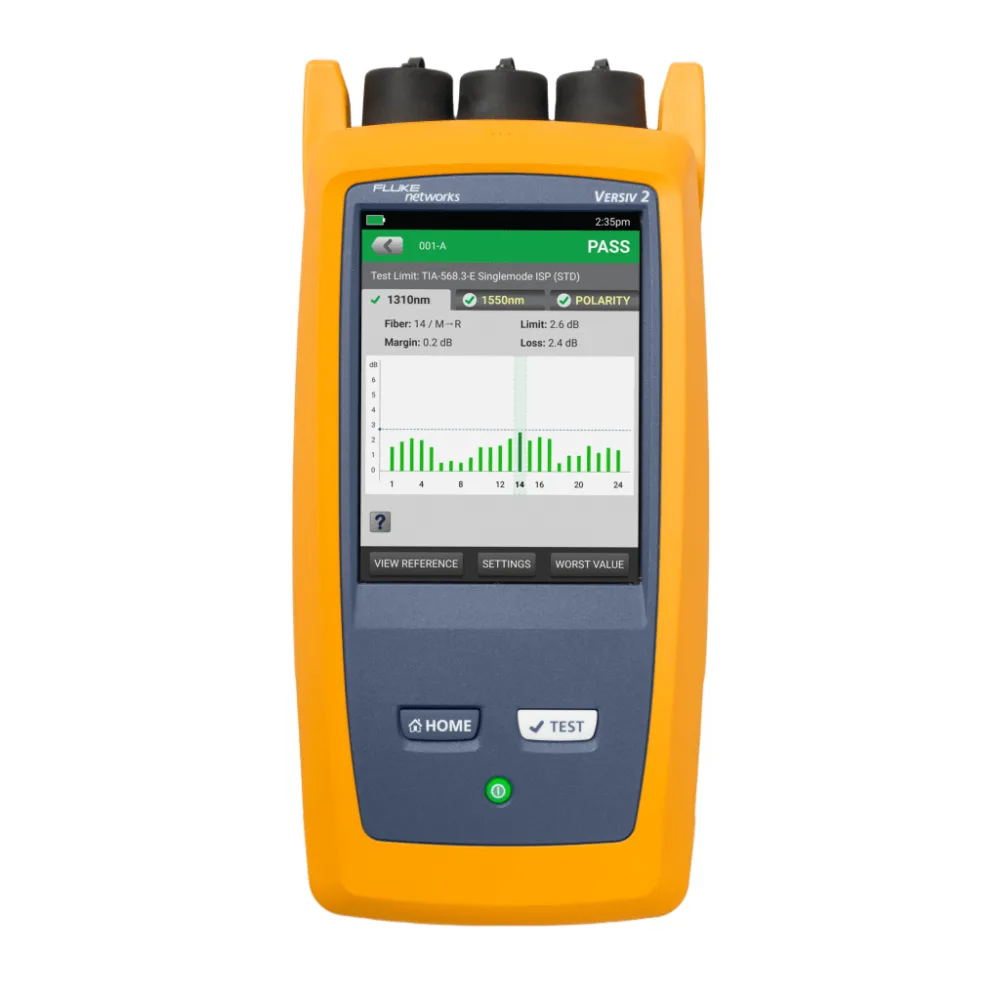

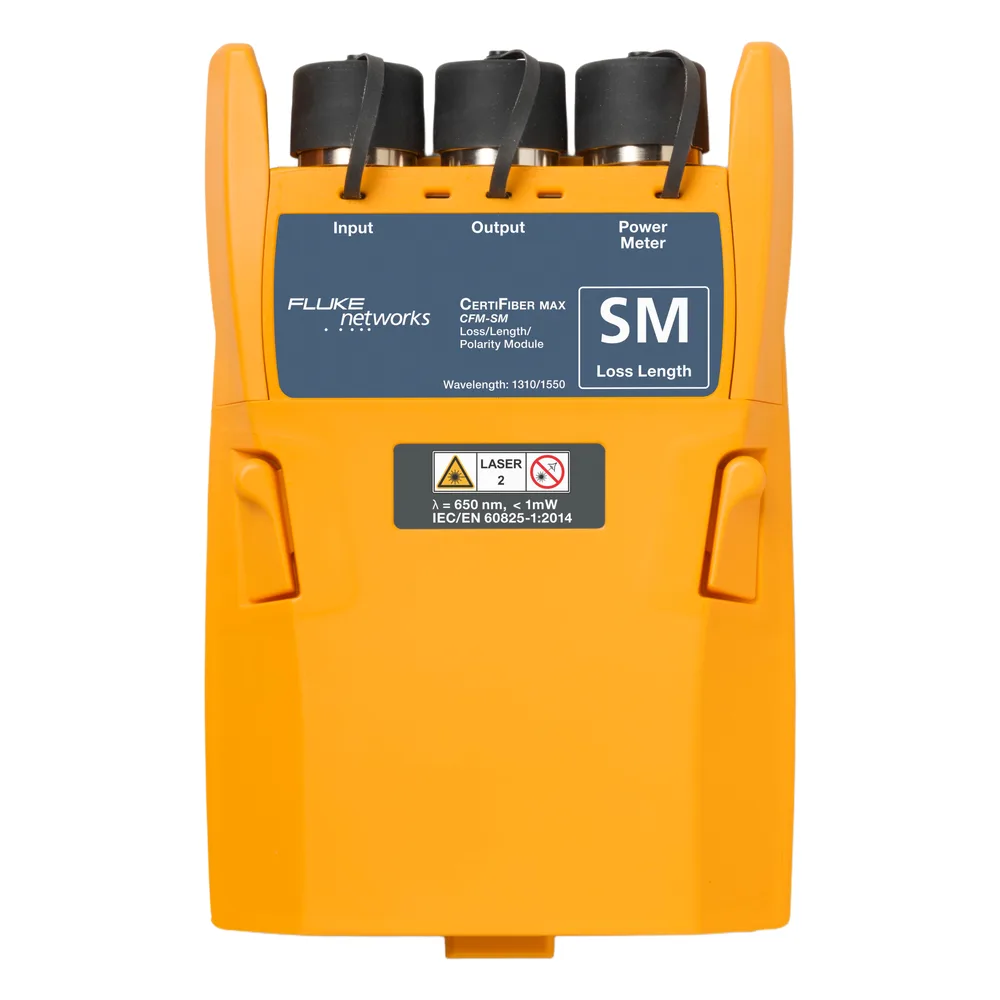

Certificador de Fibra Óptica MPO MMC Pinned/Unpinned CertiFiber Max / Test Set de Pérdida Óptica / 24 Fibras en 1 Segundo / Sistema Versiv / LinkWare Live / Doble Inspección

Fluke Networks modelo: CFM-100S

El CertiFiber Max OLTS es un sistema de certificación de fibra óptica multihilo de alta precisión diseñado para instalaciones profesionales de redes de fibra. Este equipo permite medir pérdida, longitud y polaridad de hasta 24 fibras en un segundo, ofreciendo máxima eficiencia en proyectos de gran escala. Forma parte del ecosistema modular Versiv/LinkWare, el sistema de certificación de cableado más utilizado por técnicos profesionales. Cuenta con adaptadores UniPort intercambiables en campo que permiten conexión directa a configuraciones MPO, MMC, pinned y unpinned, proporcionando flexibilidad para cables de 8, 12, 16 y 24 fibras, con soporte para 32 fibras en desarrollo. El sistema incorpora referencia de un jumper preferida por los estándares para minimizar la incertidumbre en mediciones, junto con temporizador y contador que rastrean el tiempo desde la referencia y el número de pruebas realizadas para garantizar el cumplimiento de los procesos de prueba.

Características Generales

• Tipo: Test Set de Pérdida Óptica (OLTS)
• Capacidad: Hasta 24 fibras simultáneas
• Tiempo de Prueba: 1 segundo para 24 fibras
• Conectores: MPO 12/16/24, MMC 16/24 pinned/unpinned
• Referencia: 1-jumper para máxima precisión
• Plataforma: Versiv modular
• Software: LinkWare PC + LinkWare Live
• VFL Integrado: Localizador visual de fallas multihilo
• Medidor de Potencia: Duplex integrado
• Inspección: Doble extremo con cámaras FI-3000

Desempeño y Precisión

• Medición de Potencia Linealidad: ±0.10 dB
• Repetibilidad Medición Potencia: ±0.02 dB
• Reproducibilidad Medición Potencia: ±0.1 dB
• Uniformidad Medición Potencia: ±0.1 dB
• Presupuesto Pérdida Medición: 10 dB
• Rango Longitud Medición: Hasta 25 km
• Incertidumbre Longitud: ±1 m + 1% de longitud
• Longitud de Onda: 1310 nm, 1550 nm
• Tipo Fibra: Single-mode 9/125 µm

*Especificaciones aplican a 23°C después de 5 minutos de calentamiento

Físicas y Eléctricas

• Temperatura Operación: -10°C a +45°C
• Temperatura Almacenamiento: -10°C a +60°C
• Humedad Operación: 0% a 95% sin condensación (0-35°C), 0% a 70% (35-45°C)
• Vibración: Aleatoria, 2 g, 5 Hz a 500 Hz
• Impacto: Prueba de caída de 1 metro
• Altitud Operación: 4 km
• Altitud Almacenamiento: 12 km
• Seguridad: IEC 61010-1
• EMC: IEC 61326-1
• Grado Contaminación: 2

Contenido del Paquete

• 2 unidades Versiv Main
• Adaptadores UniPort MPO 12-fiber pinned
• Cables de referencia de prueba MPO12
• Documentación técnica
• Software LinkWare PC
• Acceso LinkWare Live
