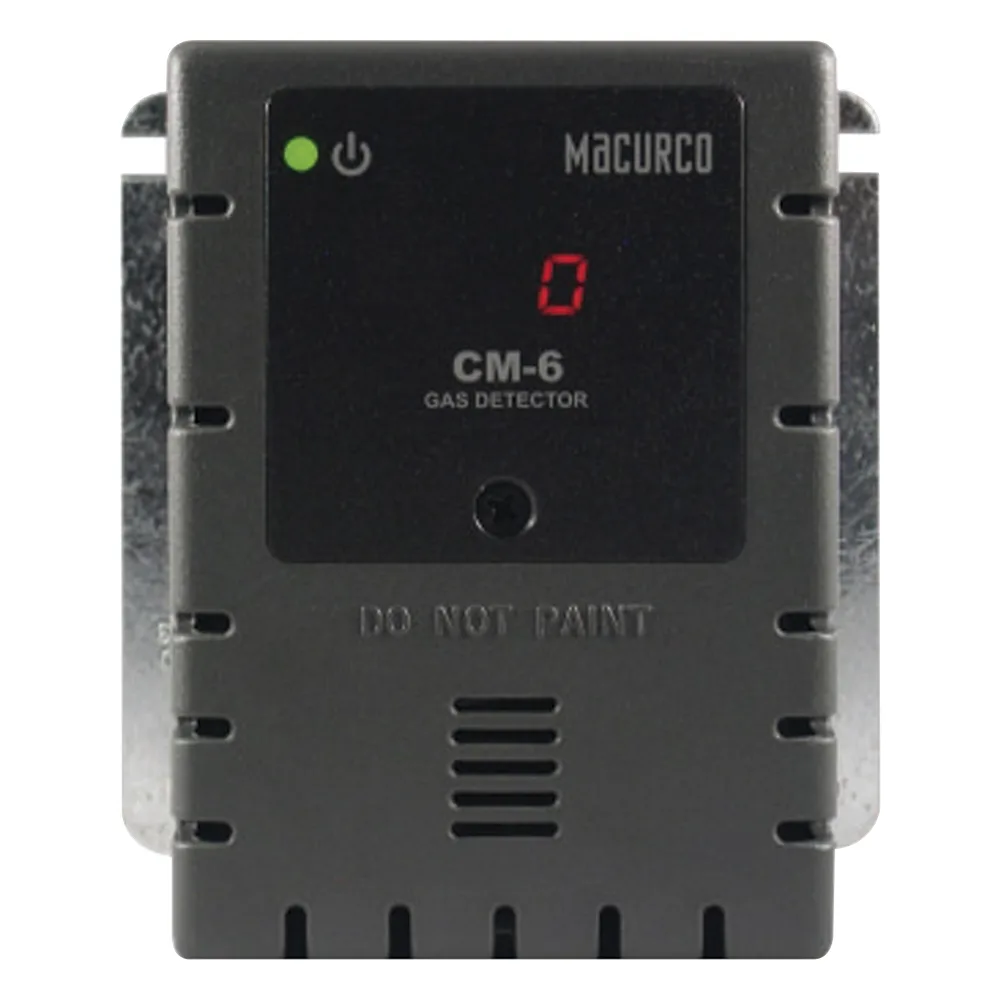

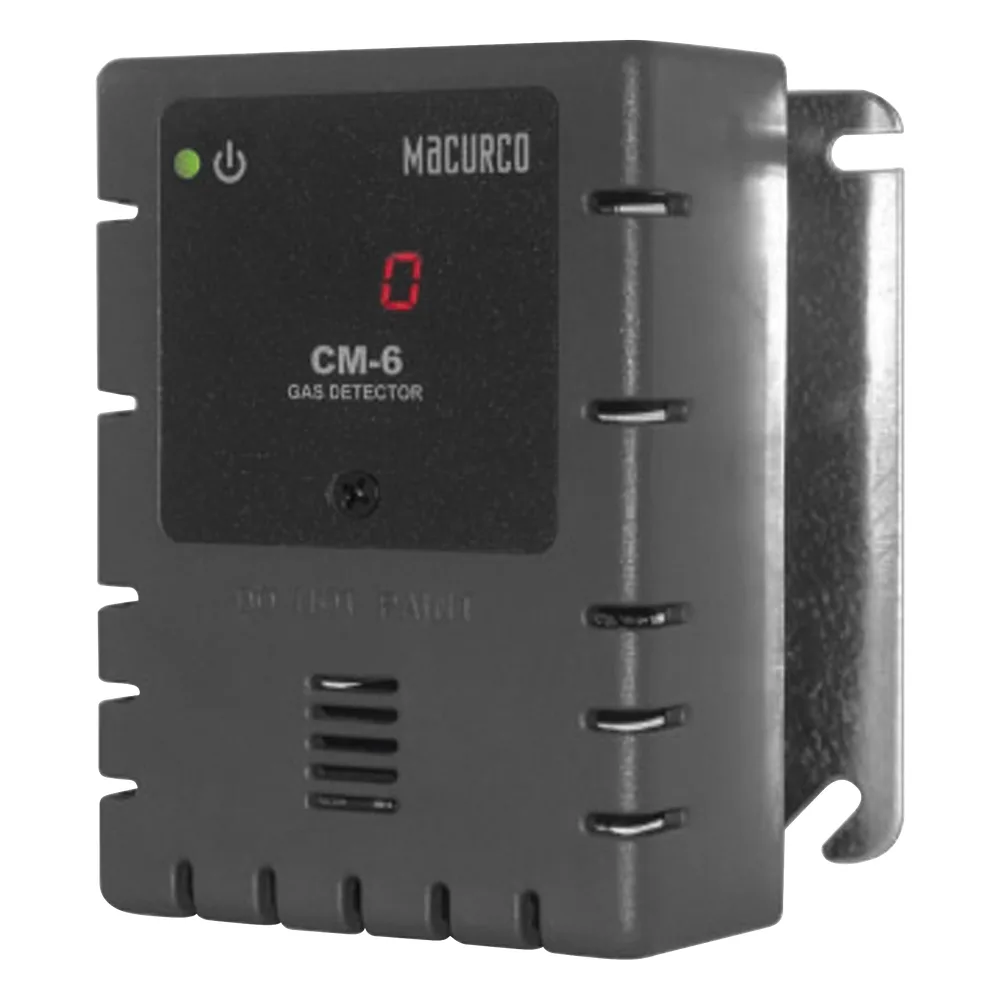

Detector, Controlador y Transductor de Monóxido de Carbono

MACURCO · CM-6 · Detección de Gas

El aire se vigila. El ventilador responde.

Detector, controlador y transductor de monóxido de carbono en un solo equipo. Mide de 0 a 200 ppm, activa la ventilación por sí solo y muestra la concentración en pantalla digital.

Listado ETL UL 2075. Calibrado en fábrica. Pensado para estacionamientos, cuartos de calderas y áreas de mantenimiento.

0–200 ppm de CO medidos 5 A Relé ventilador SPDT 4–20 mA Salida analógica 465 m² Cobertura por detector UL 2075 Listado ETL 12–32 VDC · 12–24 VAC

Detector · Controlador · Transductor

Tres funciones. Un equipo.

El monóxido de carbono no huele y no se ve. El CM-6 lo mide en tiempo real y muestra la concentración en su pantalla digital, con zumbador interno para avisar sin depender de nadie.

Y no solo mide: decide. Como controlador independiente activa ventilación y alarma; como transductor entrega la lectura a paneles Macurco o a tu propio sistema.

Ventilación automática

El ventilador arranca solo.

Tú eliges el umbral: activación del relé de ventilador seleccionable en 15, 25, 35 (por defecto), 50 o 100 ppm de CO. El relé SPDT soporta hasta 5 A, suficiente para mover extractores reales.

La ventilación responde a la concentración real de CO, no a un horario.

Diseño supervisado

Si el detector falla, el sistema responde.

Un problema en el detector activa el ventilador y la alarma. La falla nunca pasa desapercibida: el sistema está diseñado para fallar del lado seguro.

Relé de alarma NA o NC a 0.5 A para integrarse con tu central de monitoreo o panel de incendios.

Integración 4–20 mA

Habla el idioma de tu sistema.

La salida analógica 4–20 mA seleccionable convierte al CM-6 en transductor para paneles de control Macurco y otros sistemas de monitoreo.

Un detector, tres formas de trabajar: solo, controlando o reportando.

Aplicaciones

Donde el CO es un riesgo diario.

Estacionamientos Cubiertos y subterráneos, con extracción automática. Cuartos de calderas Vigilancia continua donde la combustión trabaja a diario. Áreas de mantenimiento Talleres y zonas con vehículos en marcha. Restaurantes y multi-familia Edificios y cocinas comerciales con requerimiento de CO.

Planeación de instalación

Cada detector cubre 465 m².

• Montado en columna: hasta 5,000 pies cuadrados (465 m²).
• Montado en pared: hasta 2,500 pies cuadrados (232 m²).
• Radio de cobertura: 40 pies (12.2 m) por detector.
• Instalar a 5 pies (1.5 m) sobre el suelo, en zona de respiración normal.
• No montar en esquinas ni donde la temperatura sea menor a -18 °C o mayor a 52 °C.

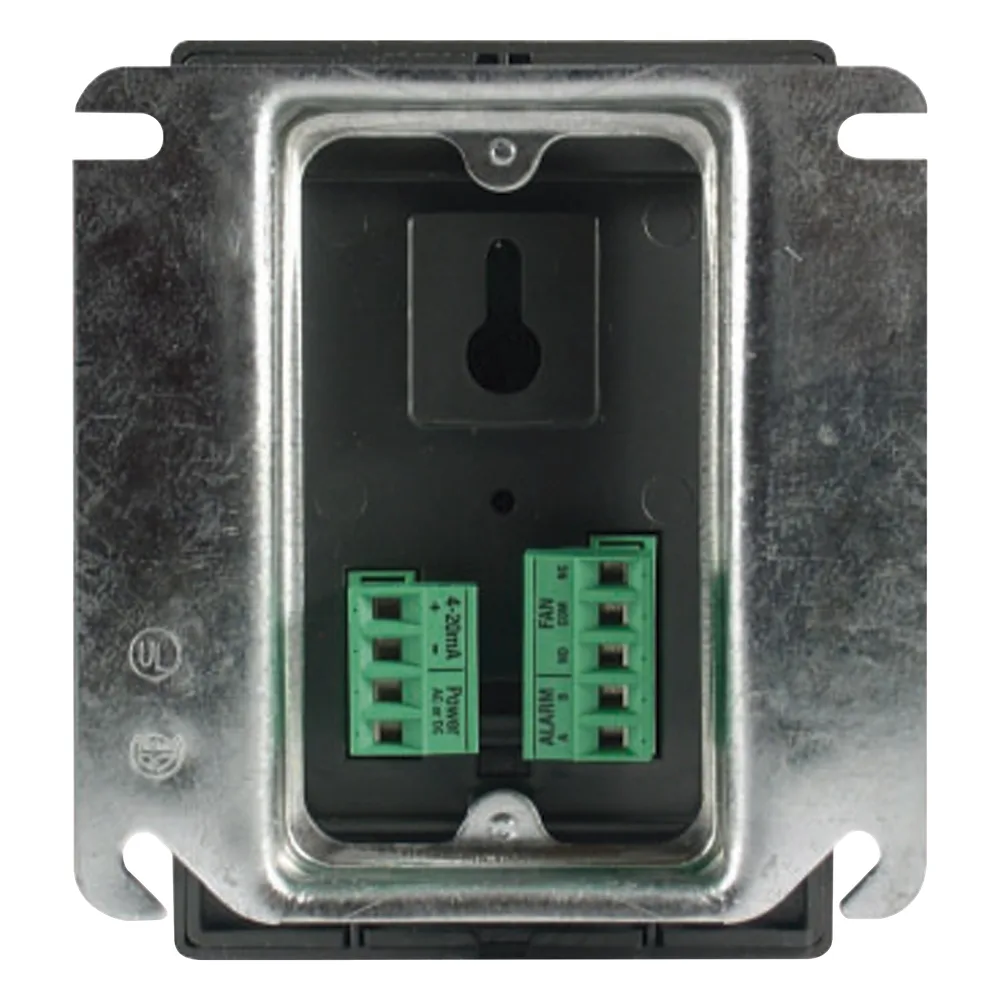

• Se monta en caja eléctrica estándar de 4 x 4 pulgadas.

Especificaciones

Todos los datos.

Detección

• Gas objetivo: Monóxido de carbono (CO)
• Rango: 0 a 200 ppm
• Pantalla: Digital integrada
• Zumbador: Interno
• Calibración: De fábrica

Eléctricas

• Alimentación: 12 a 24 VAC o 12 a 32 VDC
• Salida analógica: 4–20 mA seleccionable
• Tipo: Bajo voltaje

Relevadores

• Ventilador: SPDT a 5 A
• Alarma: NA o NC a 0.5 A
• Activación ventilador: 15, 25, 35, 50 o 100 ppm (35 por defecto)

Físicas y Certificaciones

• Dimensiones: 114 x 102 x 54 mm
• Temperatura: -18 a 52 °C
• Listado: ETL UL 2075
• Aprobación: City of Los Angeles
• Montaje: Caja eléctrica estándar 4 x 4"

MACURCO CM-6

Instala hoy. Calibra una vez al año.

Calibrado en fábrica y con calibración anual recomendada mediante el kit CAL-KIT2. Consulta la ficha técnica y el manual en español en la sección de recursos del producto.

Ficha técnica (PDF) · Manual en español (PDF)
