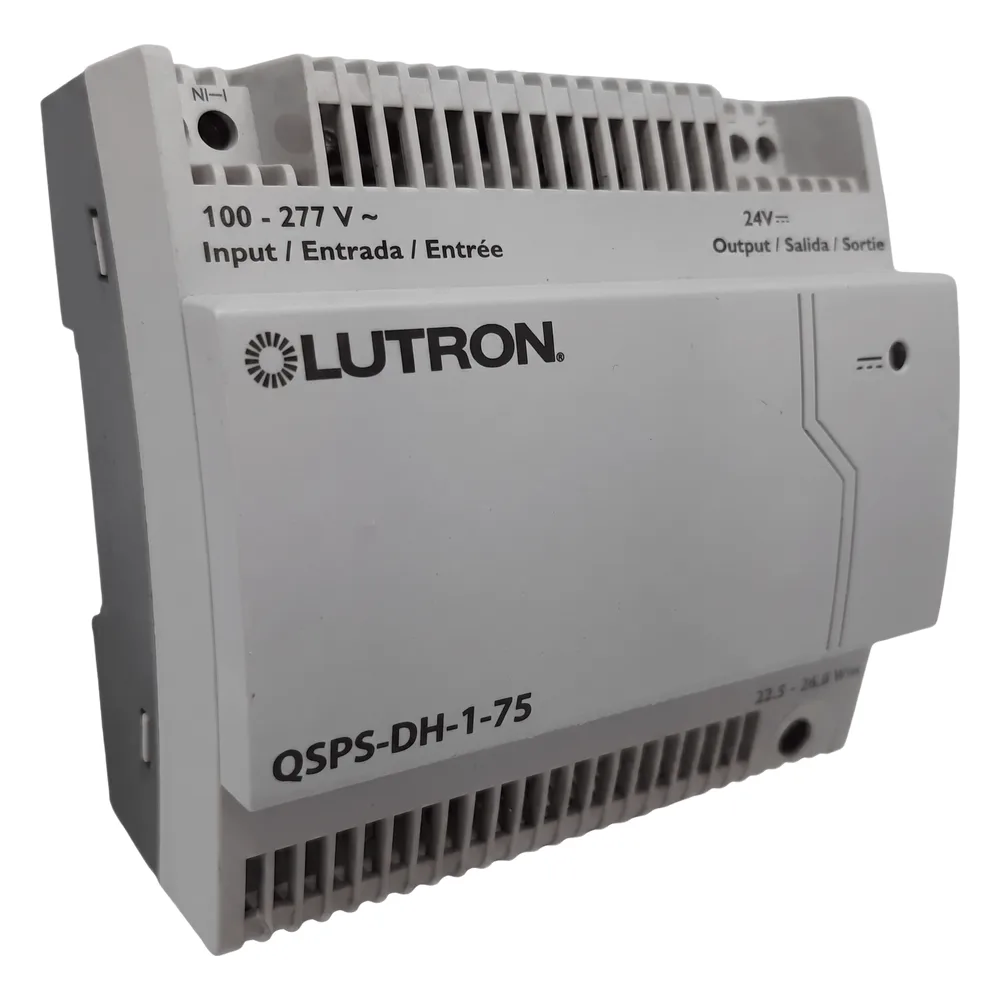

Fuente de alimentación de 24 V CC y 2.5 A para enlace QS, alimenta hasta 75 unidades de consumo (PDU), entrada 100-277 V~, montaje en riel DIN de 35 mm o en superficie

La fuente de alimentación del enlace QS entrega 24 V CC a los dispositivos conectados al enlace de comunicación de un sistema QS de Lutron. Suministra energía a hasta 75 unidades de consumo eléctrico (PDU), lo que permite añadir accesorios compatibles al sistema. Está diseñada para instalarse en interiores, dentro de un tablero con protección IP20 mínima, sobre riel DIN de 35 mm o fija en superficie con tornillos. Su formato compacto de 90 × 90 × 61 mm y sus terminales para conductores de 24 a 12 AWG facilitan la integración en gabinetes de control de iluminación.

Características principales

• Alimenta hasta 75 unidades de consumo eléctrico (PDU) y accesorios compatibles en un enlace QS
• Entrada universal de 100 a 277 V~, 50/60 Hz; salida de 24 V CC ±1% preconfigurada de fábrica
• Salida de 2.5 A con protección SELV/PELV y NEC Clase 2
• Montaje en riel DIN de 35 mm (EN 60715) o en superficie con tornillos, en posición horizontal
• Aprobaciones UL y cUL; compatible con CE y NOM; eficiencia nivel VI del Departamento de Energía de E.U.A.
• Opera de 0 a 55 °C con 0 a 90% de humedad sin condensación; genera máximo 28 BTU por hora
• No está especificada para alimentar cortinas ni accesorios de ventanas motorizados

Especificaciones técnicas

Voltaje de entrada100 a 277 V~, 50/60 Hz Salida24 V CC ±1%, 2.5 A CapacidadHasta 75 unidades de consumo (PDU) ProtecciónSELV/PELV, NEC Clase 2 MontajeRiel DIN de 35 mm (EN 60715) o superficie Dimensiones90 × 90 × 61 mm Temperatura de operación0 a 55 °C, 0 a 90% HR sin condensación CertificacionesUL, cUL; compatible con CE y NOM
