Módulo aislador de fallas por cortocircuito para lazo SLC en paneles de detección de incendio direccionables

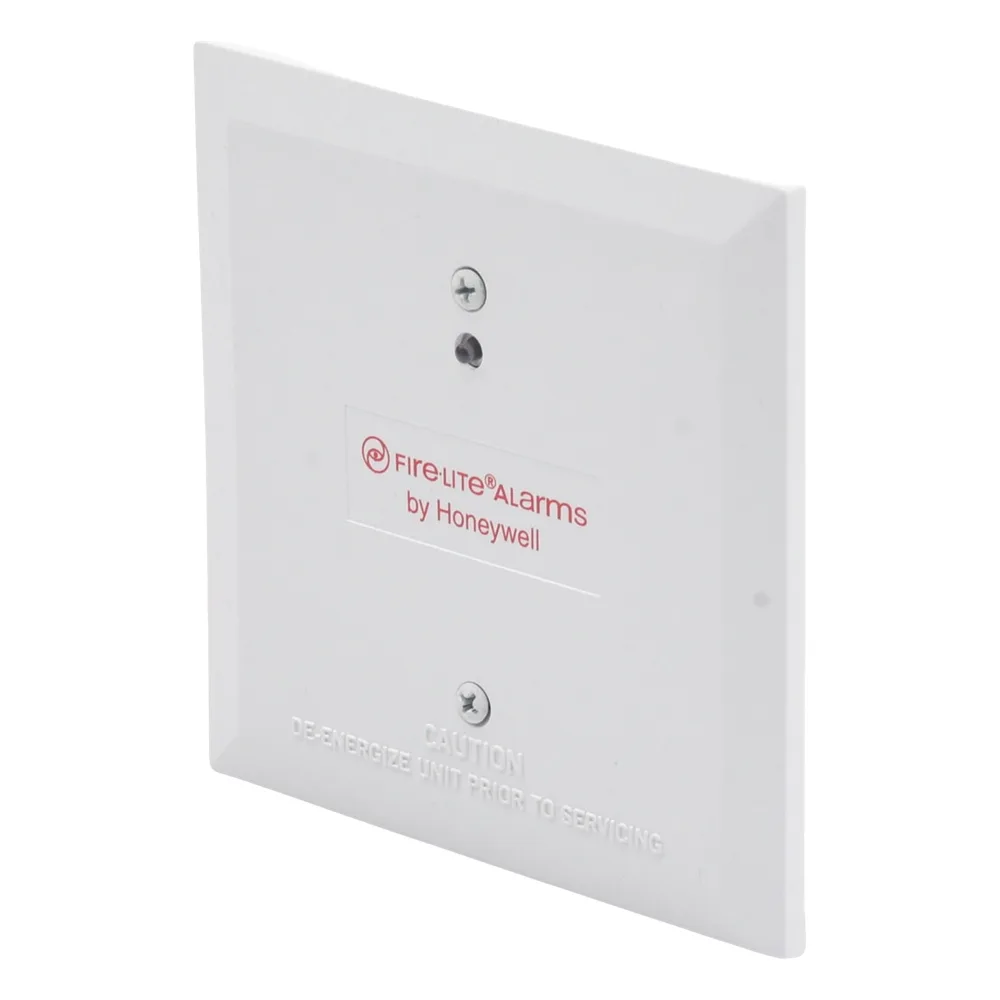

El I300(A) es un módulo aislador de fallas de Fire-Lite by Honeywell que se instala entre grupos de dispositivos en el lazo SLC de paneles de detección de incendio direccionables para proteger al sistema contra cortocircuitos de cable a cable. Es requerido para que el lazo opere en configuración Style 7 (Clase A), permitiendo que las secciones no afectadas continúen operando con normalidad ante una falla. Se alimenta directamente del lazo SLC, sin necesidad de energía externa, y aísla y restaura automáticamente la sección en corto. Se recomienda ubicarlo en cada derivación en T de lazos Style 4.

Características principales

• Protege el lazo SLC contra cortocircuitos de cable a cable; requerido para operación Style 7
• Se instala entre grupos de hasta 25 dispositivos direccionables en el lazo
• Alimentado directamente por el lazo SLC, sin energía externa
• Aísla automáticamente la sección en corto y restaura el tramo al normalizarse
• LED indicador: parpadea en operación normal, encendido fijo ante cortocircuito
• Consumo en espera de 450 µA máximo; alta inmunidad a ruido EMF/RFI
• Certificado UL, ULC, FM, MEA y CSFM

Especificaciones técnicas

VOLTAJE OPERATIVO15 a 32 VCC (pico) CORRIENTE EN ESPERA450 µA máximo DISPOSITIVOS ENTRE AISLADORESHasta 25 DIMENSIONES114 x 114 x 6 mm PESO150 g (5 oz) TEMPERATURA DE OPERACIÓN0°C a 49°C HUMEDAD RELATIVA10% a 93% CERTIFICACIONESUL, ULC, FM, MEA, CSFM
