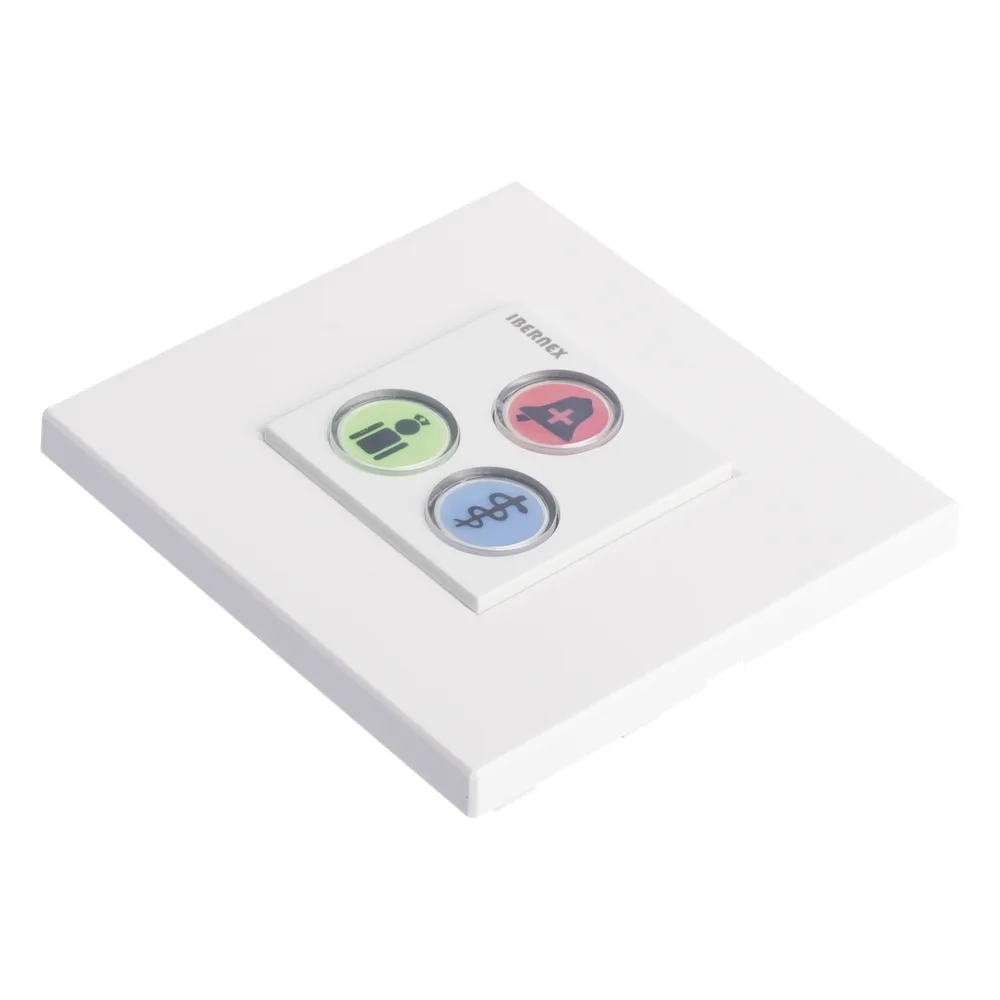

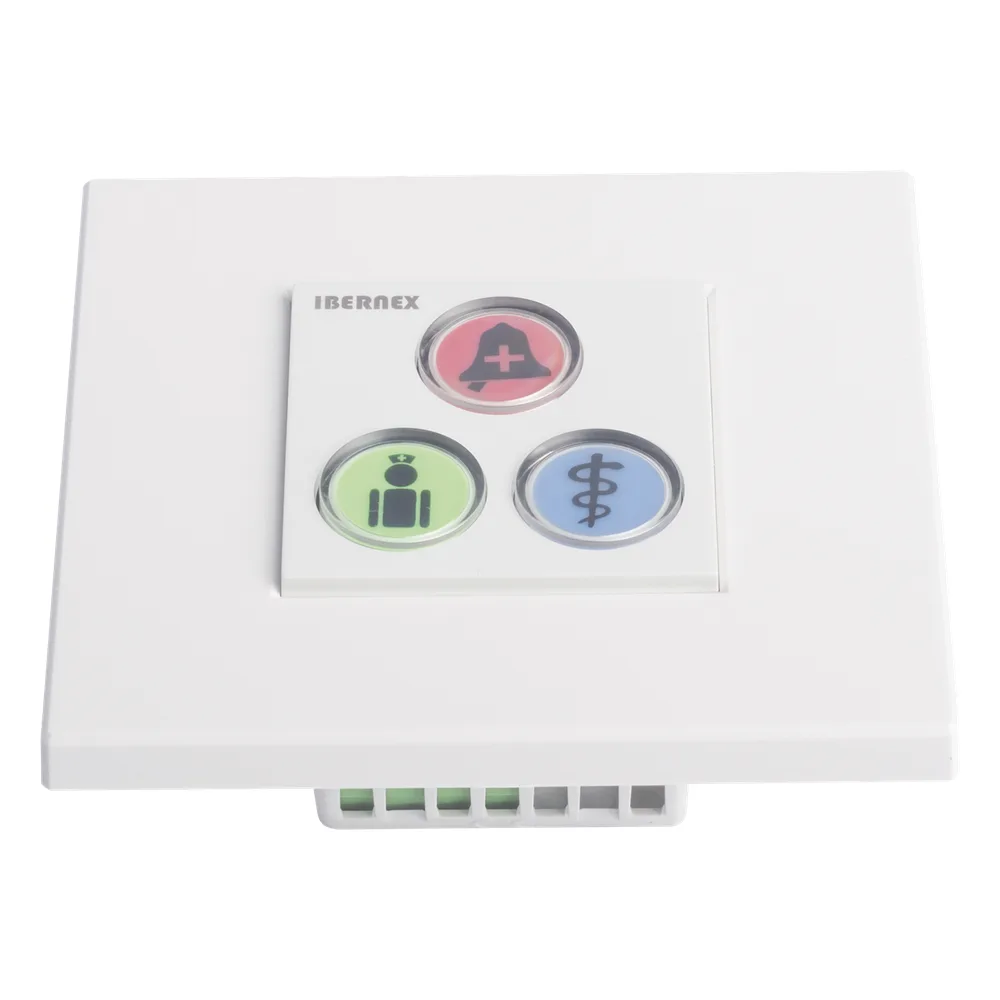

Modulo de 3 Botones iluminados con Lector RFID 125 KHz / Alarma / Cancelar y Código Azul / BUS RS485 / Compatible con NX0019/B, NX1021 y NX0015

Funciones principales

• Pulsador de acción momentánea
• 3 teclas iluminadas con realimentación táctil y audible
• Cancelación de atenciones
• Instalación empotrada en caja de 2x2 pulgadas o caja de superficie
• Compatible sólo con terminales de habitación NX0019/B. NX1021 y NX0015.
• Requiere marco NX9003

Características eléctricas y físicas

• Voltaje nominal: 12 V

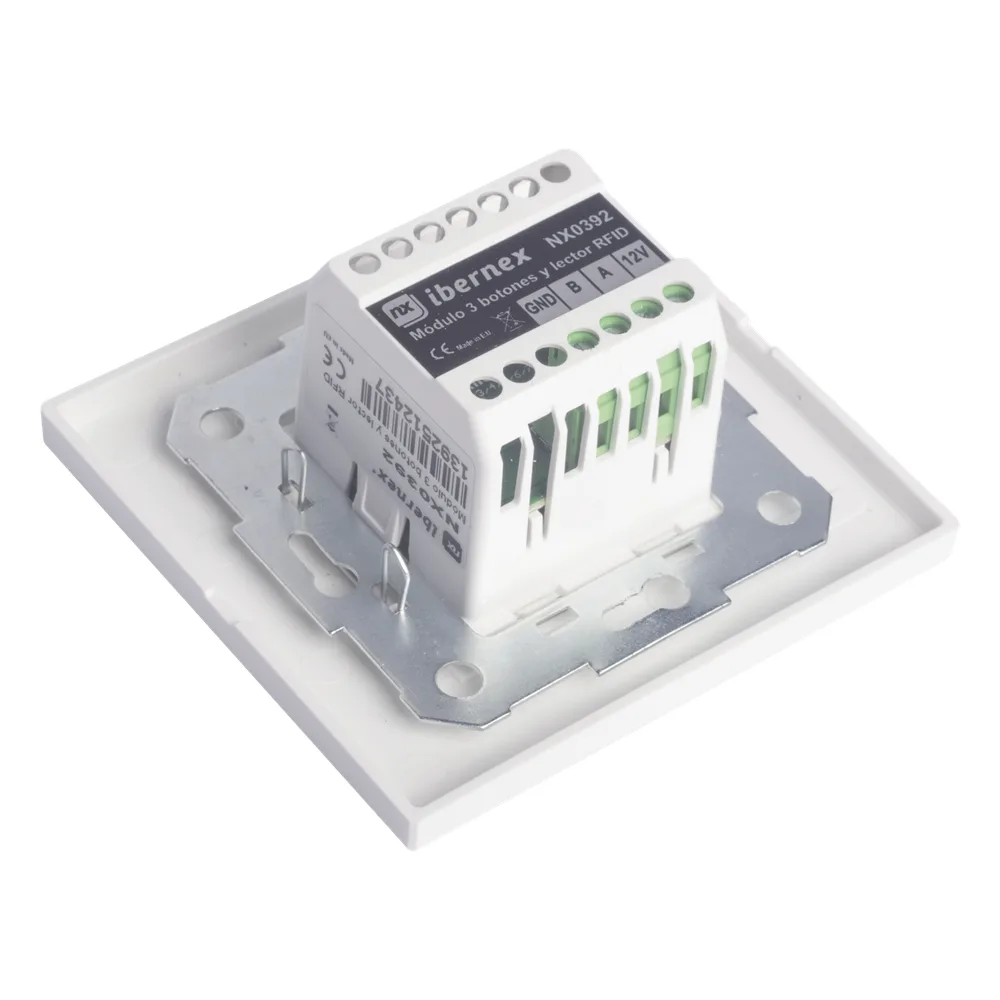

• Conexión Bus RS485
• Señalización acústica
• Lector RFID 125 KHz integrado
• Dimensiones: 44 x 44 x 46 mm
• Revise la ficha completa

Características Destacadas

El módulo de botones NX0392 es uno de los periféricos del sistema de llamadas paciente-enfermera de Ibernex. Los tres botones disponibles en el módulo se encuentran iluminados bajo configuración y permiten desencadenar llamadas de petición de ayuda, ayuda urgente y alarma médica.

Otra de sus funcionalidades principales es registrar la presencia del personal en las habitaciones mediante la pulsación del botón correspondiente o el paso de una tarjeta identificativa RFID de 125 KHz.

Nota: Requiere certificación para su instalación y para solicitar soporte técnico.

Ejemplo de uso

La conexión se hace con 2 pares de cable UTP hacia cualquiera de las terminales de habitación NX0019/B, NX0015 o NX1021.

Alarma normal

Luz Roja fija

Indica que existe una alarma normal en la habitación pendiente por atender, en modo reposo la luz está atenuada para poder ubicar el botón rápidamente en la oscuridad.

Presencia de enfermera

Luz Verde fija

Indica que existe una enfermera en la habitación. Se puede indicar presionando el botón verde o presentando una tarjeta RFID, la ventaja de la tarjeta es que queda registrado que enfermera atendió la alarma.

Llamada a médico

Luces Roja y Azul parpadeando

La llamada a médico o 'código azul' sólo se puede generar con la presencia de una enfermera en la habitación.

Presencia de médico

Luces Verde y Azul fijas

Indica que existe un médico en la habitación. Se puede indicar presionando el botón azul o presentando una tarjeta RFID, la ventaja de la tarjeta es que queda registrado que médico atendió la alarma.

Instalación del módulo

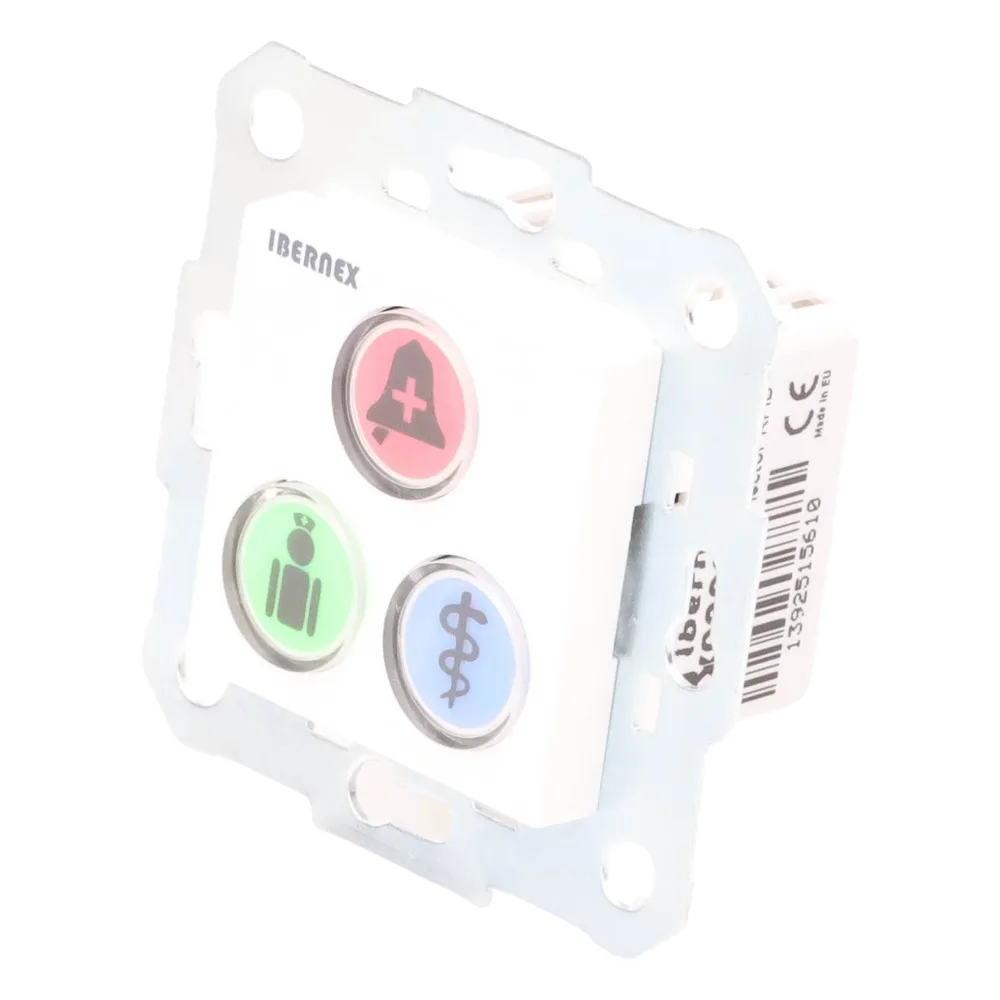

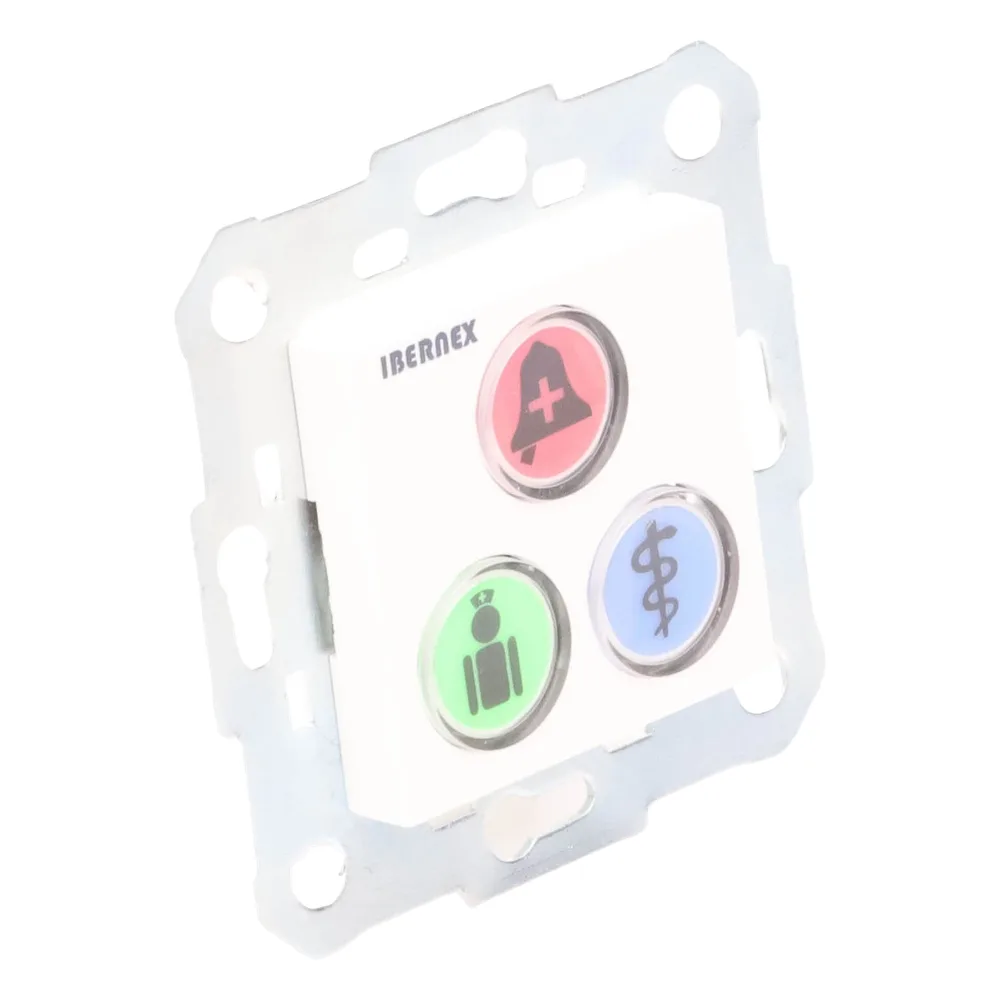

El módulo incluye un bastidor para fijar de forma directa a una caja cuadrada de 2x2 pulgadas (no incluida) y se coloca el marco embellecedor modelo NX9003 (no incluido).
