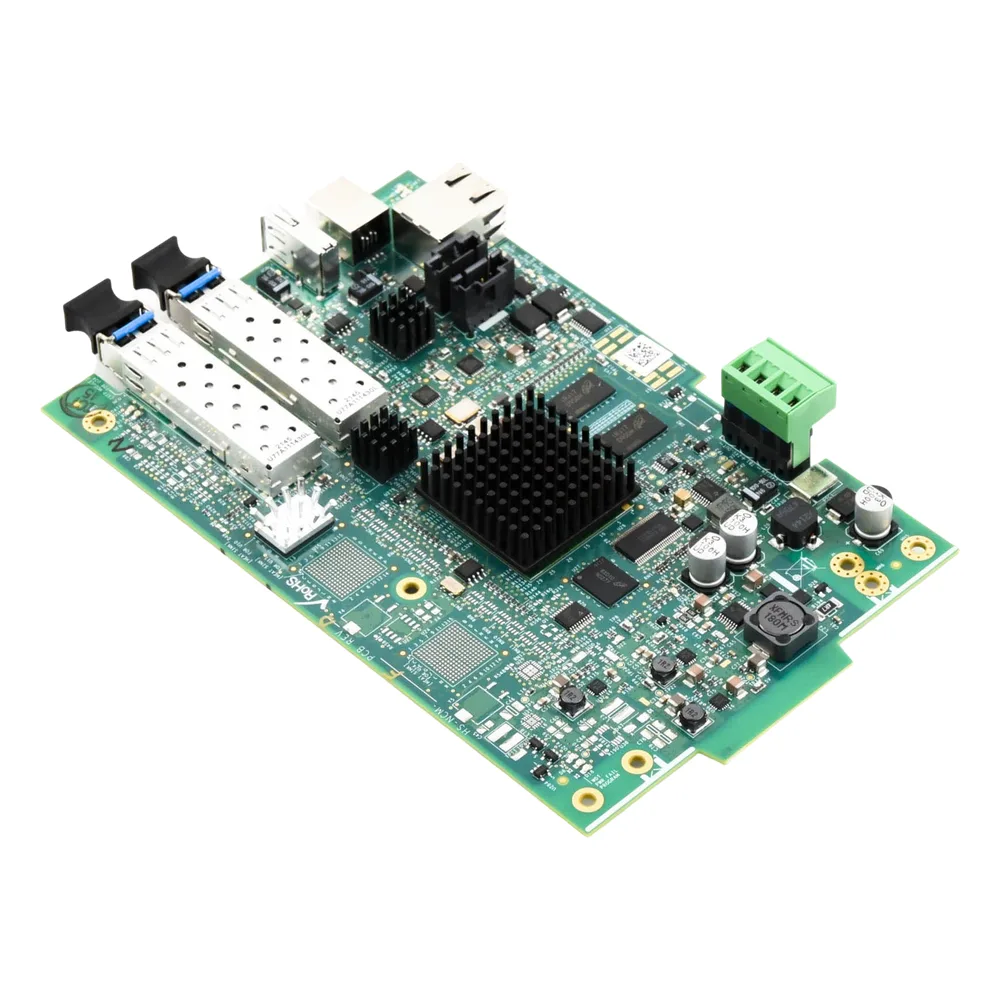

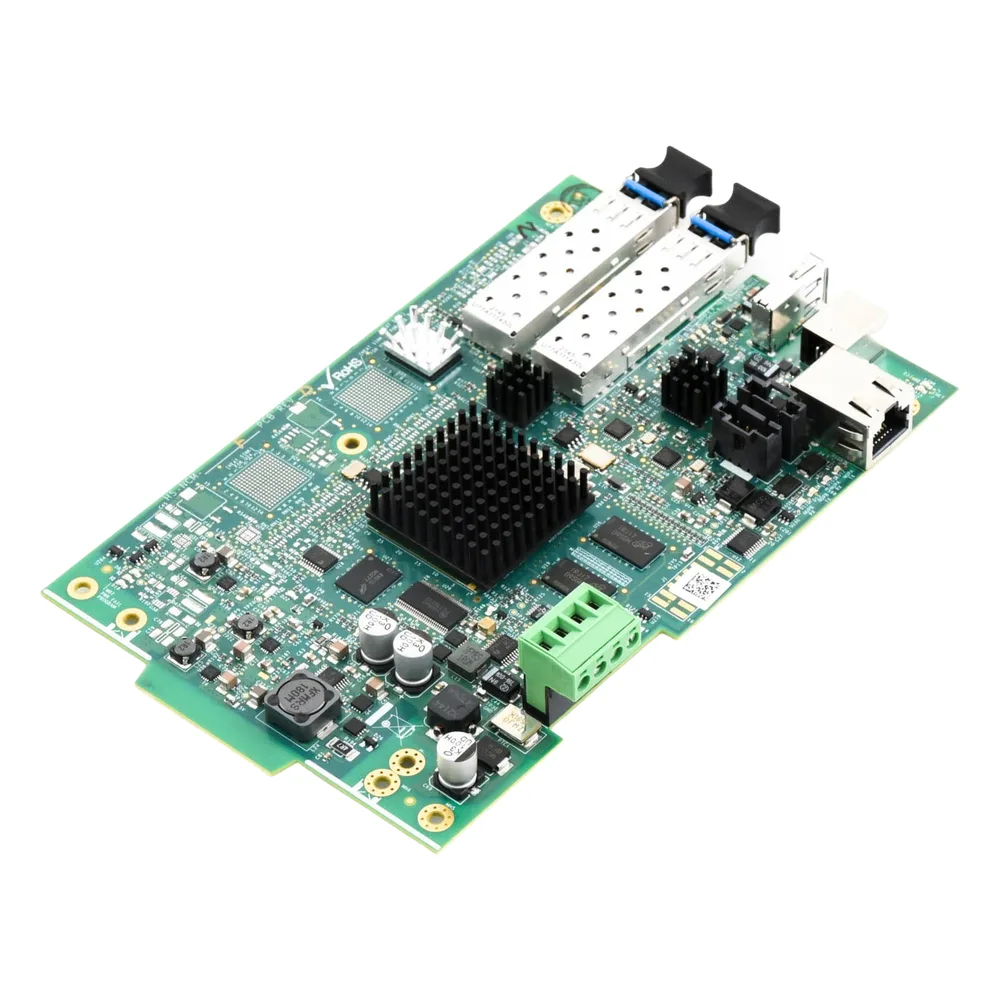

Módulo de Comunicación de Red de Alta Velocidad / Interfaz de Fibra Óptica Monomodo / NOTI-FIRE-NET (NFN) para Paneles NOTIFIER Serie ONYX

El HS-NCM-SF de NOTIFIER es un módulo de comunicación que conecta paneles de control de alarma contra incendio de la serie ONYX (NFS-320, NFS-640, NFS2-640, NFS-3030, NFS2-3030), anunciadores de red NCA/NCA-2 y el DVC a la red de alta velocidad NOTI-FIRE-NET (NFN) mediante fibra óptica monomodo. Cada módulo puede administrar hasta dos direcciones de nodo dentro de la red. Cuando no está conectado a un panel, opera automáticamente en modo repetidor para extender la distancia de la señal o enlazar segmentos de red con medios distintos. Se instala en el chasis del panel o gabinete correspondiente (CHS-4L, CHS-M2, CHS-M3, CHS-4N o CPU2-640).

Características principales

• Conecta paneles y anunciadores NOTIFIER a la red de alta velocidad NOTI-FIRE-NET (NFN)
• Usa fibra óptica monomodo de 9/125 micrómetros con conectores tipo LC
• Velocidad de transmisión de 100 Mb con regeneración de datos en cada nodo
• Atenuación máxima de 30 dB en el tramo de fibra monomodo
• Aislamiento óptico que evita bucles de tierra e inmunidad total al ruido ambiental
• Operación en configuración NFPA estilo 4 (Clase B) o estilo 7 (Clase A)
• Dos puertos de red para conectar simultáneamente el panel y la computadora de programación

Especificaciones técnicas

MEDIO DE TRANSMISIÓNFibra óptica monomodo, 9/125 µm CONECTORESTipo LC VELOCIDAD DE TRANSMISIÓN100 Mb ATENUACIÓN MÁXIMA30 dB (cable 9/125 µm) LONGITUD DE ONDA1310 nm ALIMENTACIÓN24 VCD, 400 mA PESO147.4 g (5.2 oz) CERTIFICACIONESUL S635, ULC S635, FM Approved
