Módulo de control de descarga direccionable para sistemas de supresión de incendio, protocolo redundante

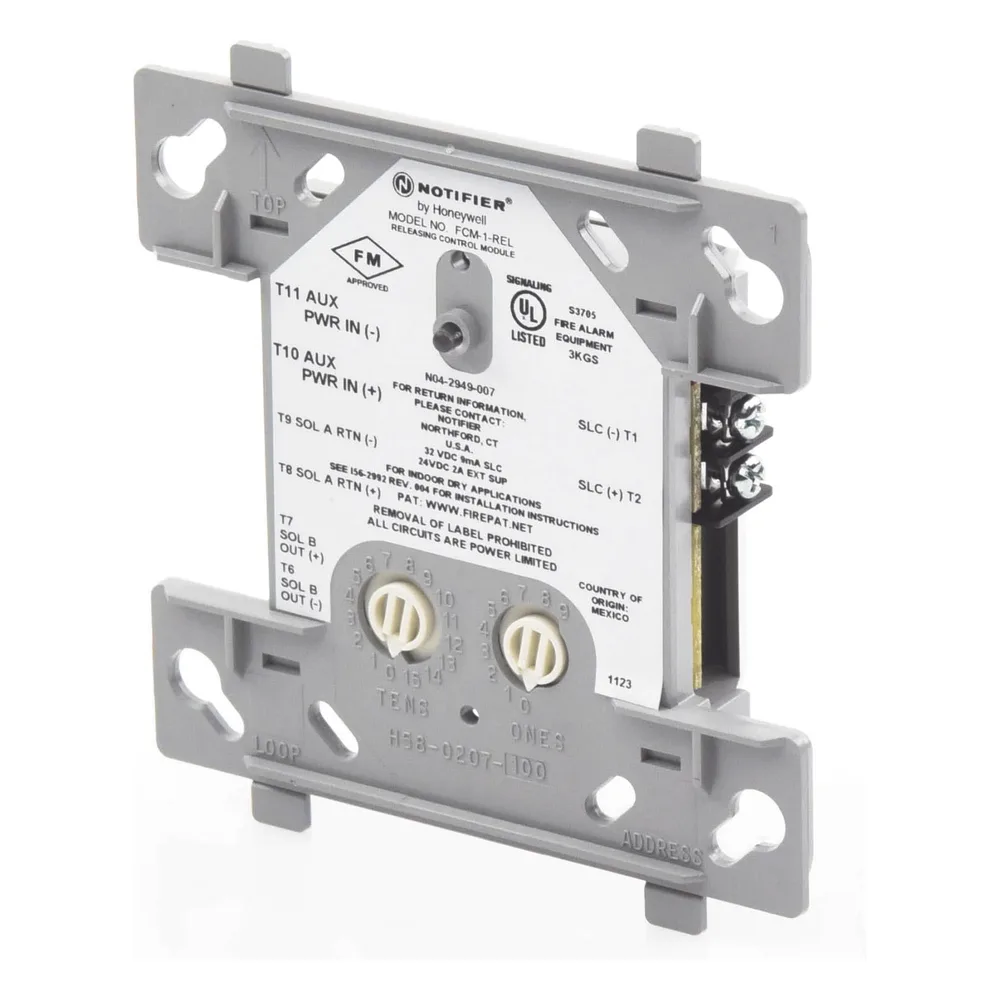

El FCM-1-REL es un módulo de control de descarga direccionable diseñado específicamente para aplicaciones de liberación de sistemas de supresión de incendio en sistemas FlashScan de NOTIFIER. La alimentación hacia el o los solenoides del agente extintor pasa a través del módulo, que la supervisa de tiempo completo y reporta al panel el estado del cableado (NORMAL, ABIERTO o CORTO CIRCUITO). Usa un protocolo redundante que exige dos señales para activarse y espera una confirmación dentro de una ventana de 3 segundos; si no la recibe, se reinicia automáticamente. Debe conectarse únicamente a paneles de control NOTIFIER compatibles en modo FlashScan: NFS2-3030 (versión 14.0 o superior), NFS2-640 (versión 12.0 o superior) y NFS-320(E)(C) (versión 12.0 o superior); el documento PN 15378 lista los solenoides compatibles.

Características principales

• Diseñado para aplicaciones de descarga de sistemas de supresión de incendio en FlashScan
• Protocolo redundante: requiere dos señales de activación y espera confirmación en 3 segundos
• Supervisa el cableado al solenoide y reporta NORMAL, ABIERTO o CORTO CIRCUITO al panel
• Alimenta un solenoide de 24 VDC o hasta dos solenoides de 12 VDC en serie
• Configurable para operación Clase A o Clase B
• Uso exclusivo con paneles NOTIFIER FlashScan: NFS2-3030 v14+, NFS2-640 v12+, NFS-320(E)(C) v12+

Especificaciones técnicas

VOLTAJE OPERATIVO15 a 32 VDC CORRIENTE6.4 mA en espera / 10 mA de activación CORRIENTE MÁXIMA DE ACTIVACIÓN2 A VOLTAJE MÍNIMO PARA ACTIVAR SOLENOIDE18 VDC SOLENOIDE1 de 24 VDC o 2 de 12 VDC en serie IMPEDANCIA MÁXIMA DE LÍNEA40 ohms RANGO DE TEMPERATURA-10° a 60°C (14° a 140°F) DIMENSIONES10.9 x 11.9 x 3.6 cm, monta en caja de 4 in
