Módulo de expansión de 4 relevadores tipo C para paneles con conexión vía bus de teclado supervisado

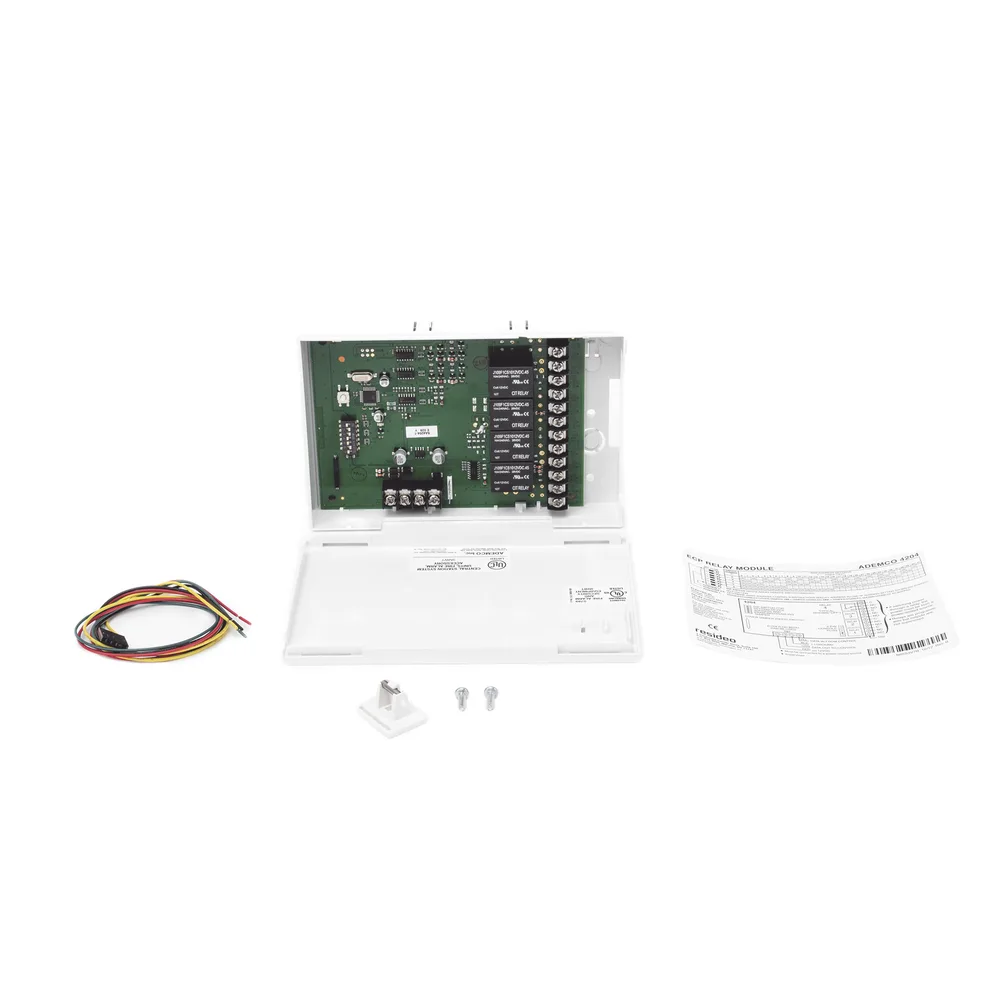

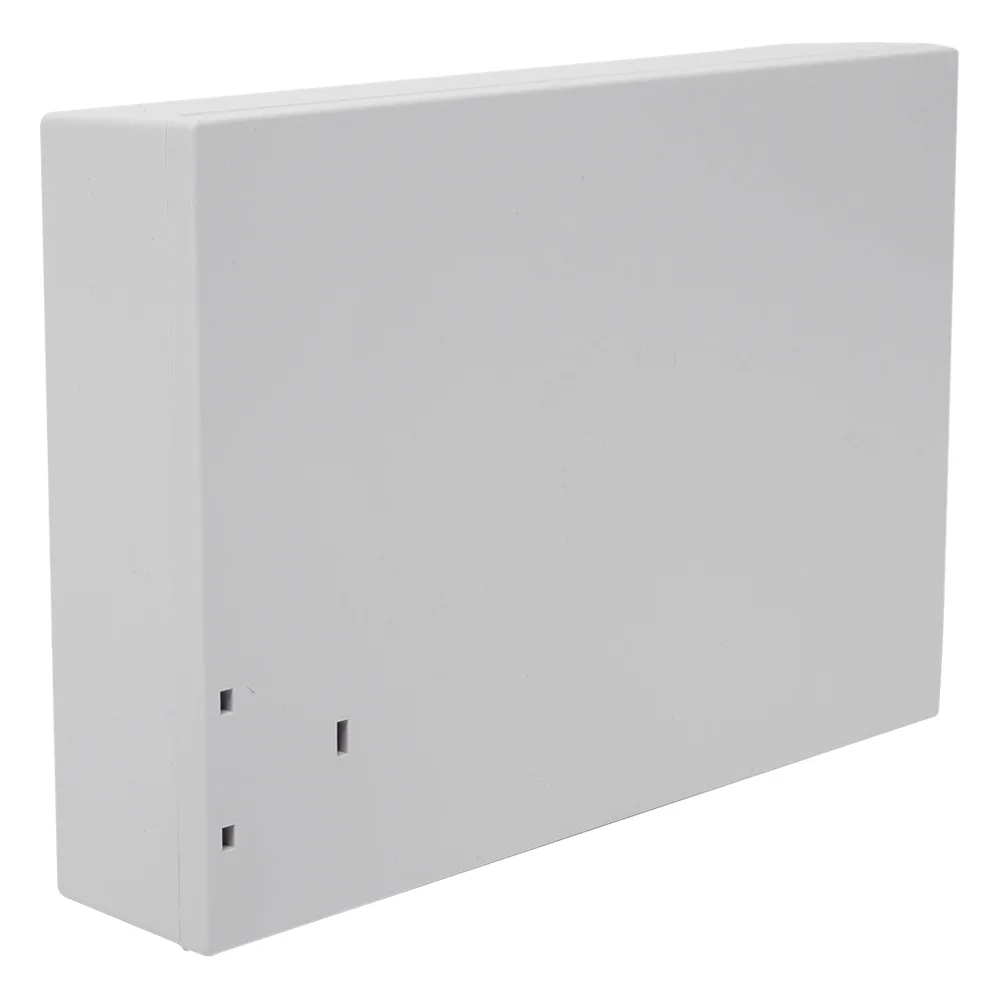

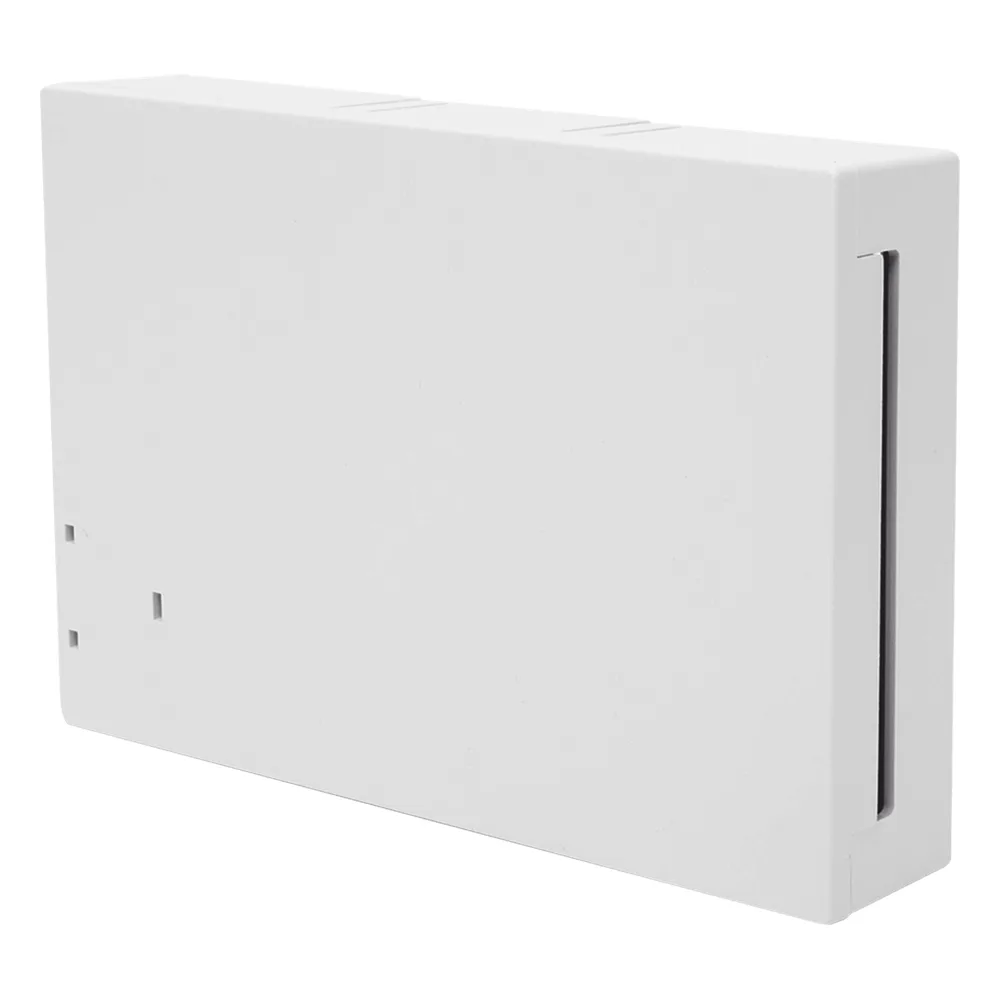

El módulo Honeywell/ADEMCO 4204 es un expansor de relevadores que agrega hasta cuatro salidas secas tipo C (SPDT) a paneles de control/comunicadores compatibles, mediante conexión al bus de teclado de 4 hilos. Se utiliza para activar sirenas adicionales, etapas de potencia u otros dispositivos de automatización controlados por el panel de alarma. Puede instalarse dentro del gabinete del panel o en un punto remoto, en cuyo caso cuenta con protección contra manipulación (tamper) en la tapa.

Características principales

• Agrega hasta 4 salidas de relevador seco tipo C (SPDT) al panel de control
• Se conecta mediante el bus de teclado (4 hilos) de comunicadores compatibles
• Comunicación supervisada: reporta corte o desconexión del cableado
• Switch tamper integrado para detectar apertura de tapa en montaje remoto
• Direccionamiento único por DIP switch, con 16 direcciones posibles (0 a 15)
• Contactos de relevador: 2 A máx. a 28 VDC/CA (cargas resistivas)
• Alimentación de 12 VDC nominal (10-14 VDC) desde el panel

Especificaciones técnicas

TIPO DE PRODUCTOMódulo de expansión de 4 relevadores SPDT (Forma C) CONEXIÓNBus de teclado de 4 hilos, supervisado DIRECCIONAMIENTODIP switch, 16 direcciones (0-15) ALIMENTACIÓN12 VDC nominal (10-14 VDC) CONSUMO15 mA en espera + 40 mA por relevador activo CONTACTOS2 A máx. a 28 VDC/CA (cargas resistivas) DIMENSIONES163 x 108 x 32 mm MONTAJEInterno en gabinete o remoto con tapa anti-manipulación
