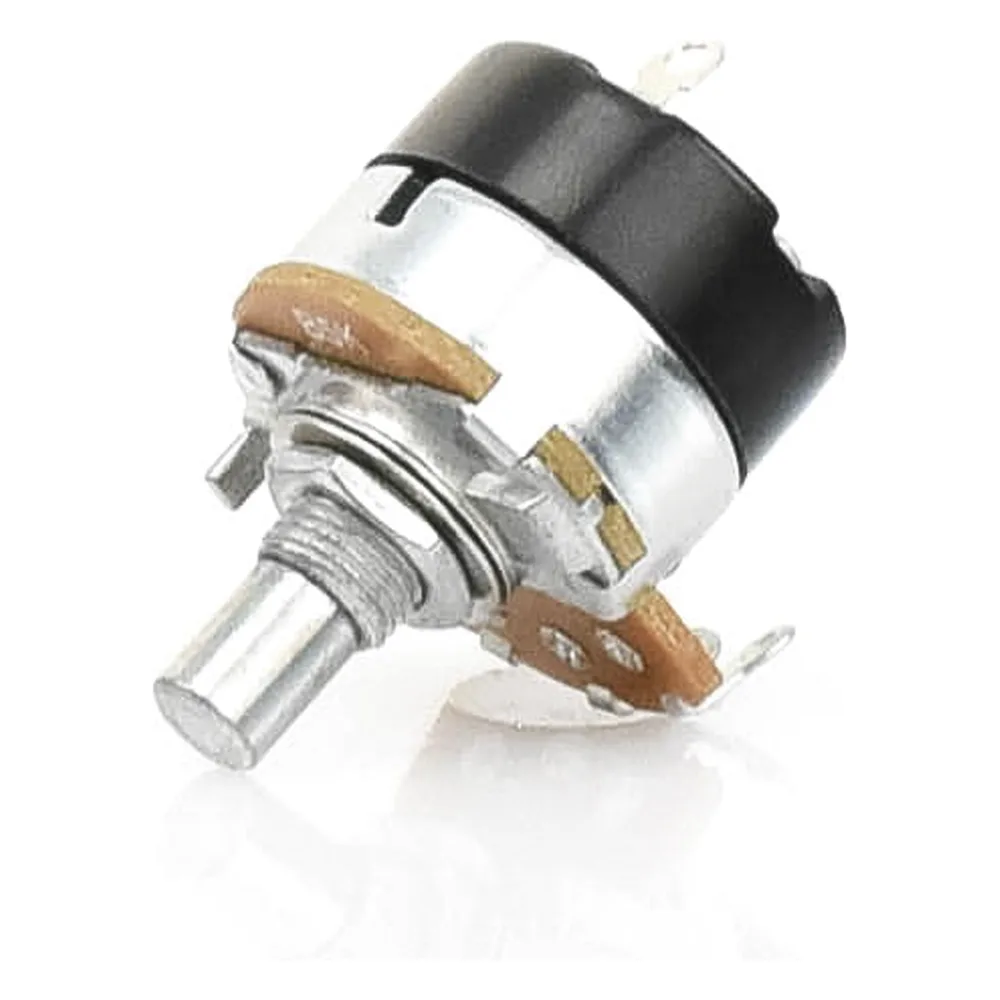

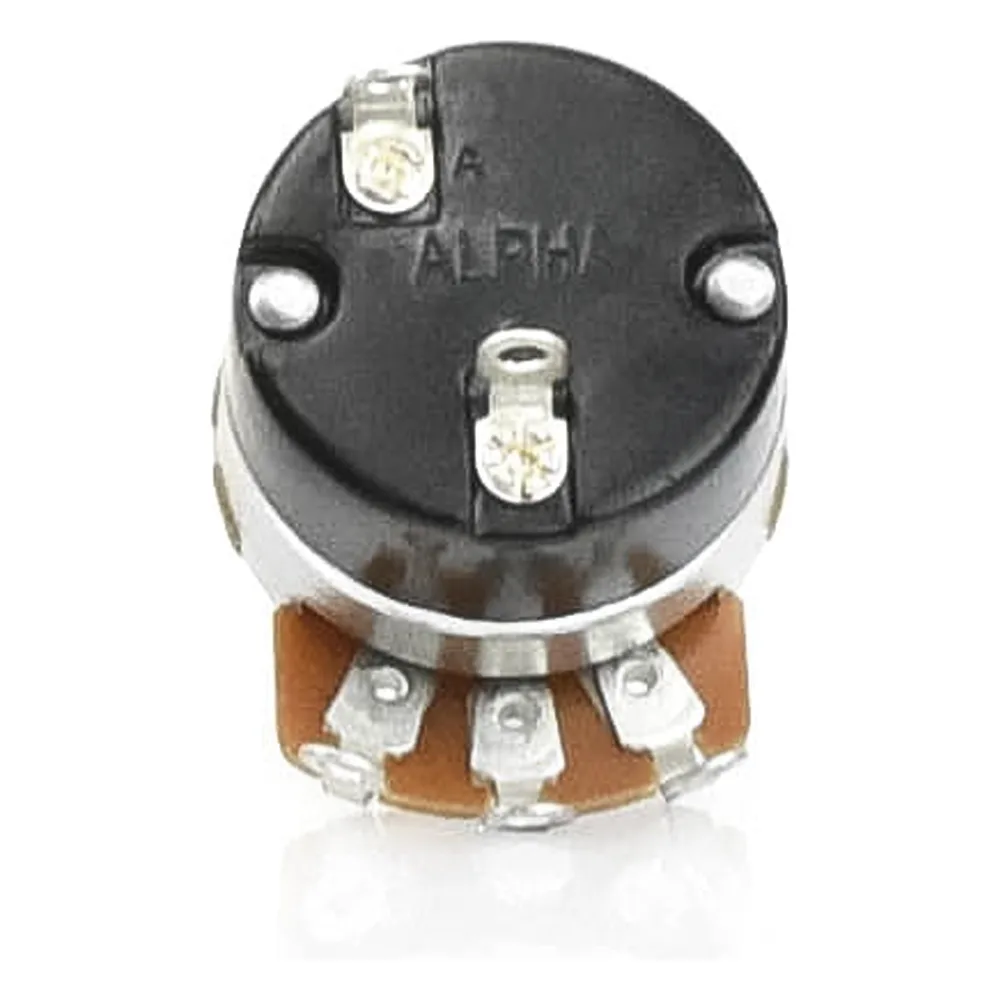

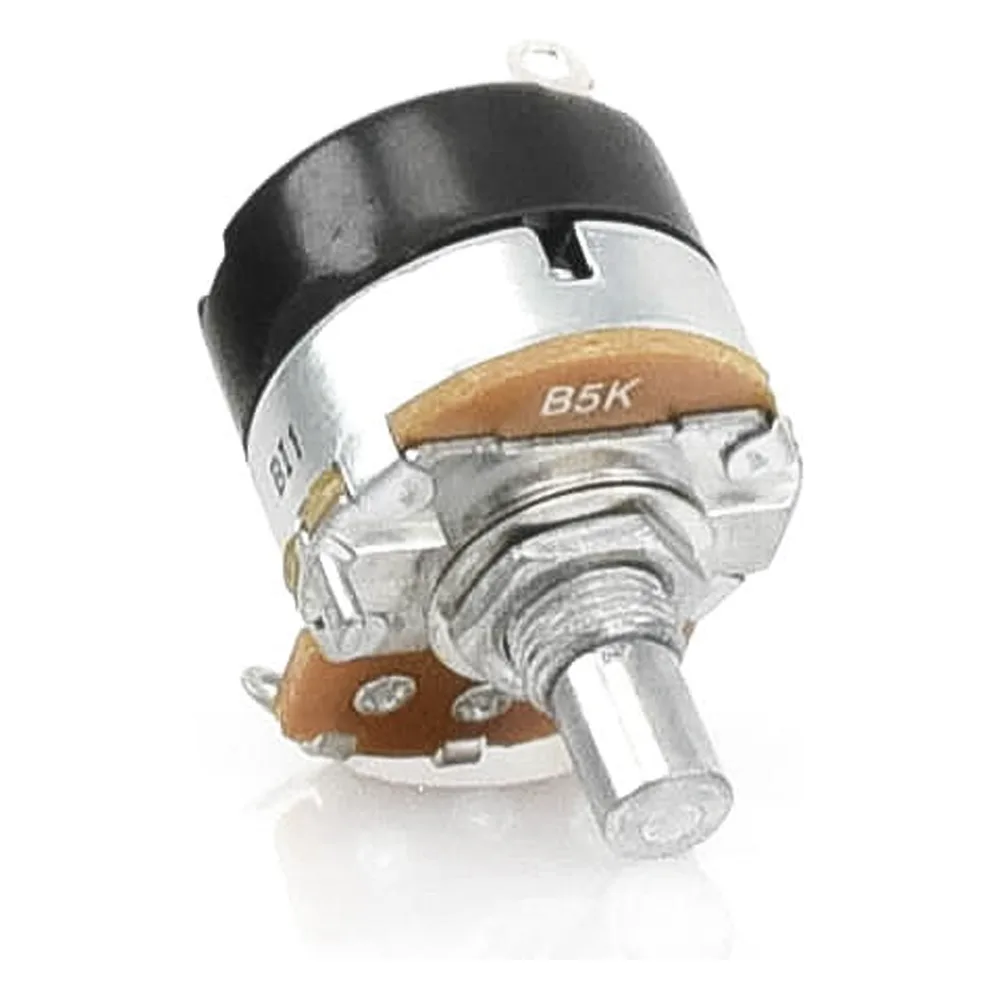

Potenciometro de 5 k Ohm con Switch Rotatorio.

Características Generales

• Tipo: Potenciómetro rotatorio de 24mm con interruptor
• Ángulo de rotación total: 300±5°
• Tensión máxima de operación: 500V AC
• Resistencia de aislamiento: 100MΩ a DC500V
• Resistencia dieléctrica: AC 500V durante 1 minuto

Especificaciones Mecánicas

• Par de rotación: 20-200 gf·cm
• Resistencia al par de rotura del eje: Mínimo 6 kgf·cm
• Vida útil de rotación: 15,000 ciclos
• Ángulo de trabajo del interruptor: 50°±10°
• Par de operación del interruptor: Máximo 800 gf·cm
• Vida útil del interruptor: 10,000 ciclos

Aplicaciones

• TV/Video
• Audio
• Electrodomésticos
• Control industrial

Detalles de Construcción

• Tipo de eje: Plástico (Modelo 31VM305)
• Tamaño del eje: 6.5mm
• Tipo de montaje: Roscado 3/8' 32NEF
• Terminales: Soldadura
• Tipo de interruptor: S.P.S.T. AC 125V 1A

Código de Orden

• RV24A03F-40D2

Modelo Mouser

• 31VM305-F3

Valores Disponibles

• 5KΩ
• 10KΩ
• 25KΩ
• 50KΩ
• 100KΩ
• 500KΩ
• 1MΩ

Dimensiones

• Longitud del eje: 25mm (F tipo)
• Rosca: 3/8' 32NEF
• Dientes: 18 estrías
• Tamaño del cuerpo: 24.5mm de diámetro
• Profundidad de montaje: 15.5mm

Notas Importantes

• Diseño y especificaciones estándar, consultar para requisitos especiales
• Verificar especificaciones técnicas actuales antes de compra
• Soporta montaje en PCB con detalles específicos
