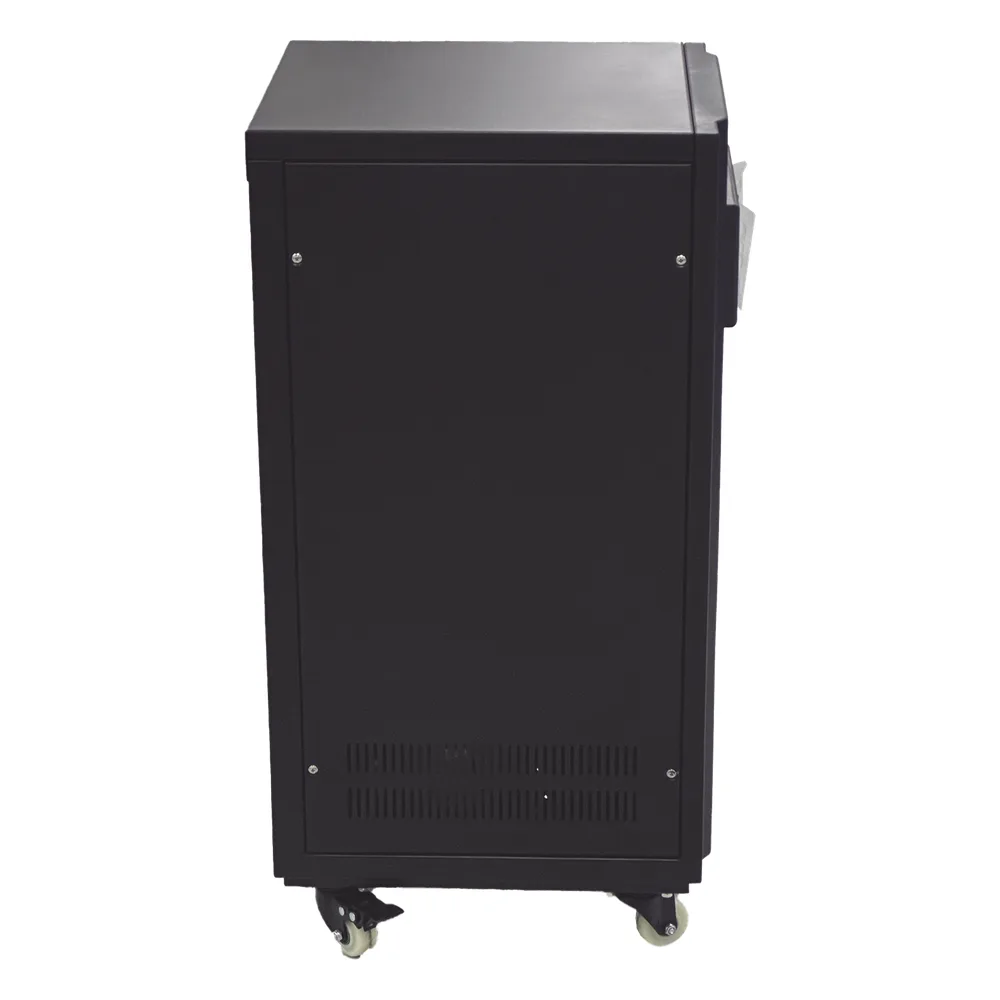

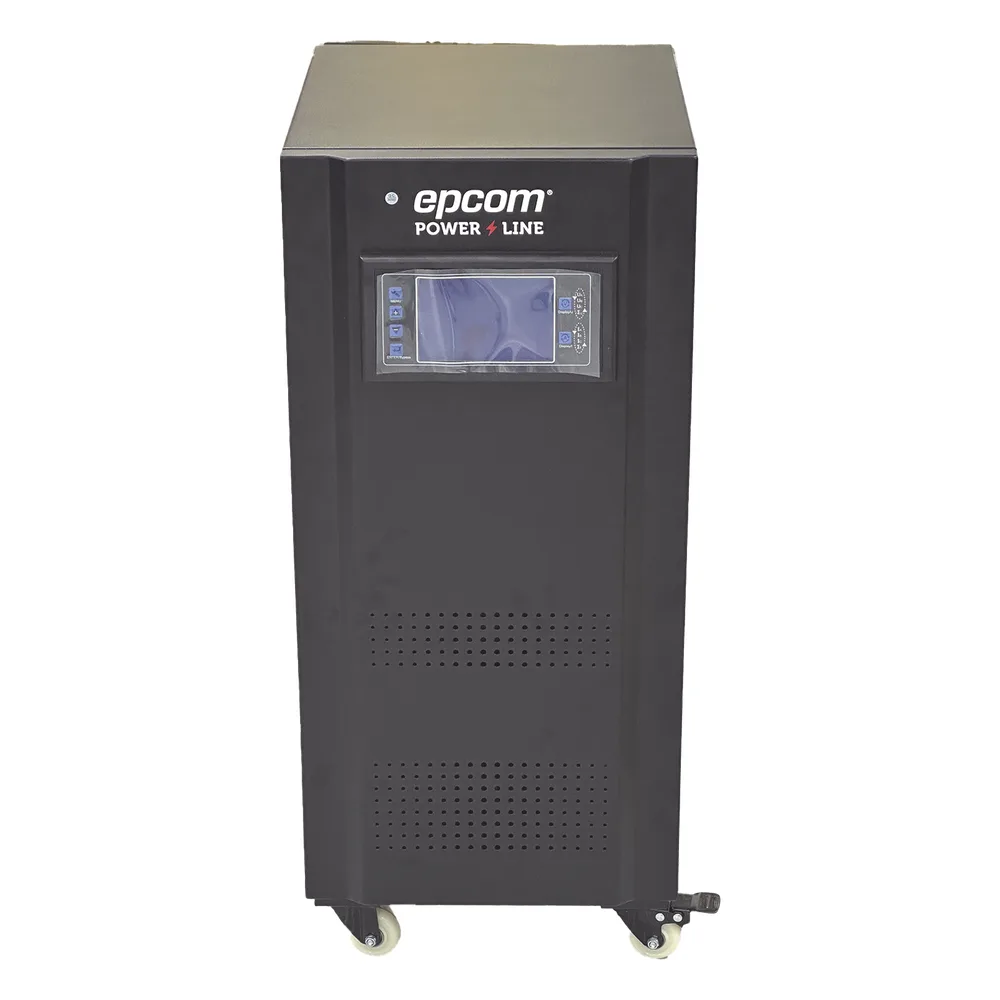

Regulador de Voltaje Industrial EPL10K3FVR de epcom Powerline
Características Principales
- Potencia Nominal: 10KVA / 8KW, 100% de capacidad con cableado de cobre.
- Diseño Inteligente: Control inteligente de CPU para soportar todo tipo de cargas.
- Componentes de Calidad: PCB con proceso SMT y componentes electrónicos de marcas importadas.
- Pantalla LCD: Fácil configuración y monitoreo en tiempo real.
- Protección Avanzada: Contra sobrevoltaje, bajo voltaje, sobrecarga, cortocircuito, y bypass.
Especificaciones Técnicas
- Modelo: EPL10K3FVR
- Metodología de Control: Servo Motor con microprocesador CPU.
- Estabilización: ±2% Ajustable.
- Factor de Potencia: PF ≥ 0.8.
- Eficiencia: ≥ 98%.
- Tiempo de Respuesta: ≤ 0.5S.
- Tiempo de Retardo [ON]: ≤ 5s [Opcional].
- Distorsión de Onda: ≤ 1%.
Entrada
- Tensión Nominal: 3 x 120VAC [3F + N].
- Rango de Voltaje: 176VAC - 264VAC.
- Frecuencia: 50/60 Hz.
Salida
- Tensión Nominal: 3 x 120VAC [3F + N].
- Estabilización: ±2% Ajustable.
- Desbalance entra líneas: <15%
Sistema de Protección
- Sobre Voltaje: Corte de salida cuando el voltaje de salida es superior a 10% [ajustable], en 3 - 5 s.
- Bajo Voltaje: Corte de salida cuando el voltaje de salida es inferior a 10% [ajustable], en 3 - 5 s.
- Sobrecarga: Corte de salida en caso de sobrecorriente, en 3 - 5 s.
- Corto Circuito: Corte de salida cuando hay cortocircuito, en 3 - 5 s.

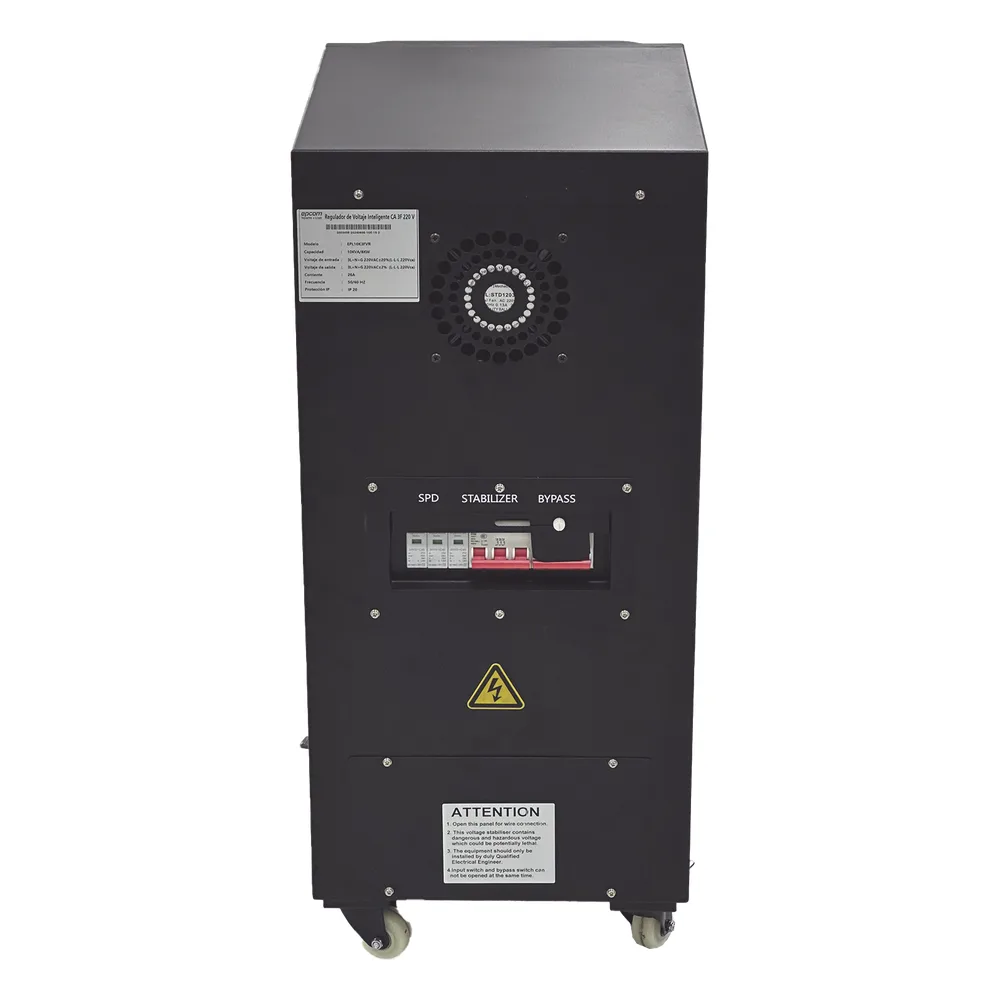

- Bypass: Transferencia manual a bypass cuando el AVR falla o se repara.
Pantalla LCD
- Voltaje de Entrada: Visualización en tiempo real.
- Voltaje de Salida: Visualización en tiempo real.
- Corriente de Entrada: Visualización en tiempo real.
- Protecciones: Indicador de protecciones activas.
Otros
- Sistema de Enfriado: Convección.
- Resistencia de Aislamiento: ≥2MΩ.
- Resistencia al Voltaje: 2000VAC/min sin desperfectos.
- Nivel de Ruido: <65dB/m
Ambiente de Trabajo
- Temperatura de Operación: 0°C-45°C (sin condensación).
- Humedad de Trabajo: 20%-90%.
Dimensiones y Peso
- Dimensiones (AxHxL): 340 x 785 x 400 mm.
- Peso Neto: 59 kg.
- Peso Bruto: 74 kg.
Notas Importantes
NOTA 1: Se recomienda hacer un estudio previo para revisar las condiciones de la instalación eléctricaNOTA 2: En caso que el regulador sea alimentado con un voltaje alto y a la salida se tenga un voltaje aún más alto, esto es síntoma de un desfase en el ángulo de las fases de las que se alimenta el regulador. Esto se debe corregir alimentando el regulador de un transformador aislado.NOTA 3: No cuenta con cable de alimentación, es necesario armarlo con calibre y clavija correspondiente a voltaje y capacidad.
