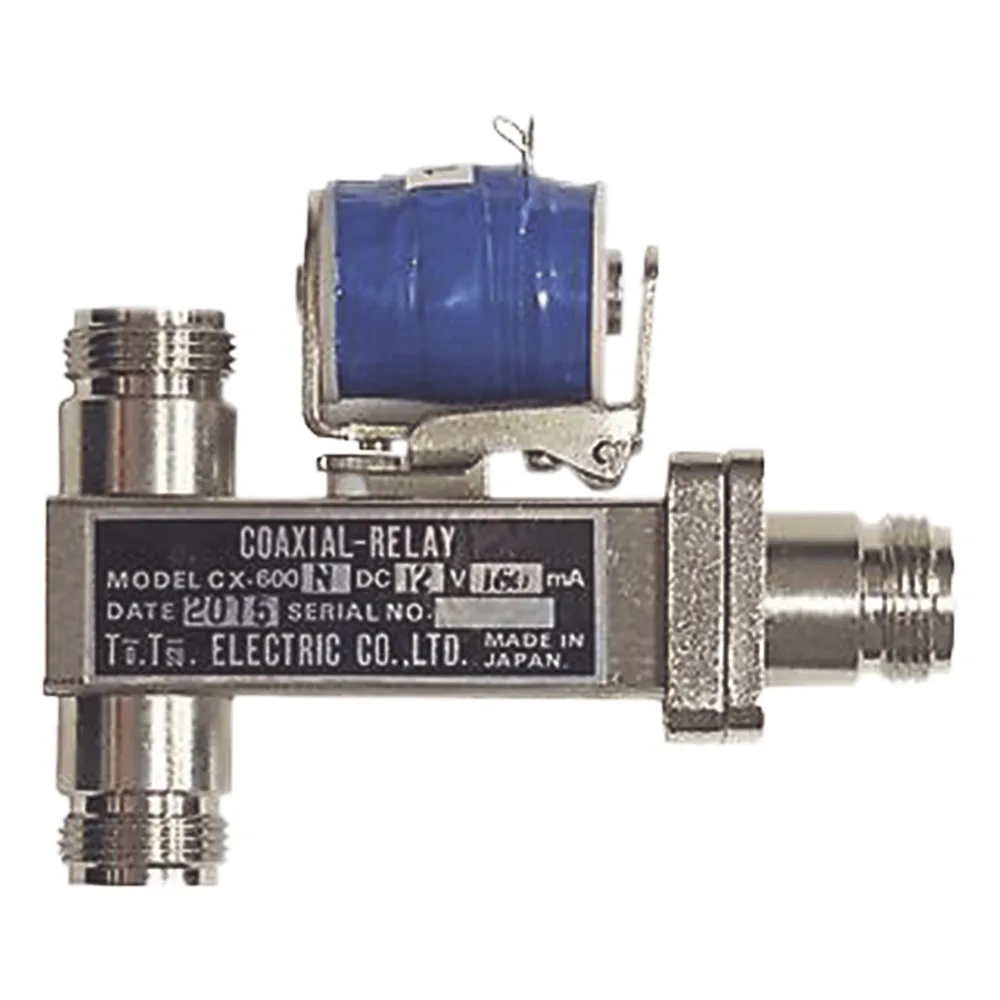

Relevador Coaxial para Antena SPDT, 10-14 Vcc (12 Vcc Nom.), 160 mA, 250 Watt a 1 GHz.

Características Eléctricas

• Alimentación: 10-14 Vcc (12 Vcc Nom.)
• Consumo: 160 mA
• Tensión de activación: 10-14 Vcc
• Tensión de liberación: Mín. 3 Vcc
• Resistencia de bobina: 75 ±10% Ω @ 20°C
• Esperanza de vida: 1,000,000 operaciones

Especificaciones RF

• Rango de frecuencia: Hasta 2 GHz
• Impedancia: 50 Ω
• Potencia de entrada: 250W @ 1 GHz
• VSWR: 1.05 (máx.) @ 1 GHz
• Aislamiento: 46 dB (mín.) @ 1 GHz
• Pérdida de inserción: 0.20 dB (máx.) @ 1 GHz

Características Mecánicas

• Arreglo de contactos: SPDT
• Conectores: 3x N Hembra
• Temperatura operación: -25°C a +50°C
• Elevación máxima de temperatura: 20°C
• Peso: Aprox. 230 g
• Montaje: 4 tornillos

Tiempo de Conmutación

• Tiempo de conexión: 20 ms (máx.)
• Tiempo de desconexión: 15 ms (máx.)

Aplicaciones Típicas

• Conmutación en repetidores o bases
