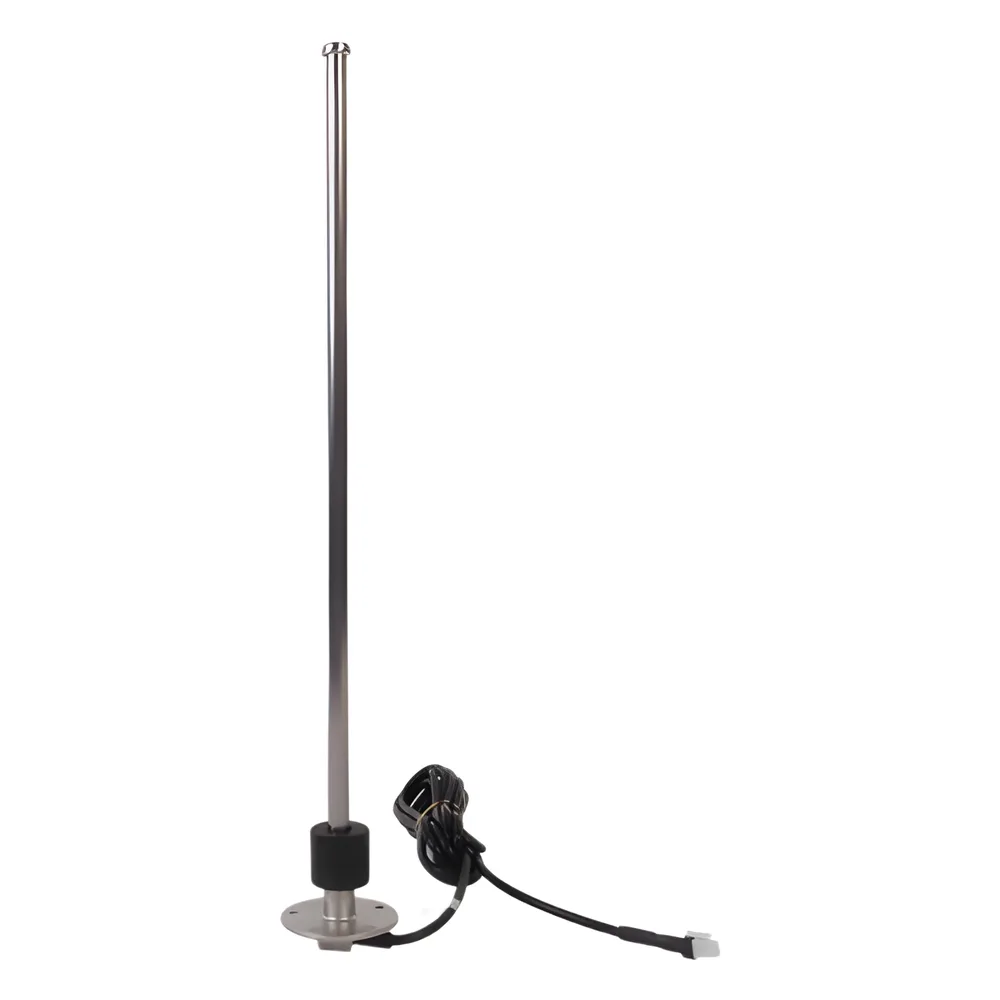

Sensor para Medición de Combustible longitud 500 mm

Características Principales

• Sensor de medición de combustible con longitud estándar de 500 mm
• Diámetro de 16 mm
• Señal de salida: 4–20 mA, 0–5 V
• Alimentación: DC 12 V–40 V
• Rango de temperatura: -40°C a 70°C
• Precisión de medición: ± 0.5 nivel (10 mm)
• Material: Tubería de acero inoxidable

¿Qué significa “resistivo”?

Significa que el sensor determina el nivel de combustible mediante una variación de resistencia eléctrica.

De manera sencilla:

Nivel de combustible → cambia la resistencia → el GPS interpreta ese cambio → muestra el porcentaje de combustible.

Por eso, conforme cambia el nivel dentro del tanque, cambia la señal eléctrica que recibe el rastreador.

Compatibilidad

• Modelo MVT600
• Modelo T1
• Modelo MVT800
• Modelo T333
• Modelo MD500S
• Modelo T633L

Especificaciones Técnicas

• Longitud: 500 mm (personalizable)
• Diámetro: 16 mm
• Señal de salida: 4–20 mA, 0–5 V
• Alimentación: DC 12 V–40 V
• Rango de temperatura: -40°C a 70°C
• Precisión: ± 0.5 nivel (10 mm)
• Material: Tubería de acero inoxidable

Conexión y Uso

• Conexión a puerto de detección de combustible
• Compatible con sensores tipo C (Capacitivo), R (Resistivo) y V (Valor de voltaje)
• Rango ajustable de porcentaje de combustible bajo/alto
• Genera alarma cuando el combustible está por encima o por debajo de los límites establecidos

Compatibilidad con Dispositivos

• T1: AD2 (puerto de detección de combustible)
• MVT600: AD2 (puerto de detección de combustible)
• MVT800: AD1 (puerto de detección de combustible)
• T333: AD2 (puerto de detección de combustible)

Funcionamiento

El sensor de combustible A53500 permite medir el nivel de combustible en vehículos y enviar alarmas cuando el nivel es demasiado alto o bajo. Puede ser conectado directamente al puerto de detección de combustible de los dispositivos de seguimiento GPS, lo que permite una fácil instalación y configuración.

Conexión:

• Corte el conector blanco del sensor de combustible
• Conecte los cables del sensor al dispositivo de seguimiento según el modelo específico
• El puerto de detección de combustible está diseñado exclusivamente para sensores de combustible

Configuración:

• Acceda al sistema de seguimiento GPS
• Vaya a la sección de definición de sensores
• Especifique nombre del dispositivo, nombre del sensor y fórmula de cálculo
• Fórmula para MVT600/T1/T333: (AD1 x 3.3 x 2)/4096/5
• Defina los porcentajes de combustible bajo y alto para generación de alarmas

Reportes

El sistema permite generar dos tipos de reportes:

• Reporte Histórico: Acceda al sistema MS02, vaya a Informes > Reporte Histórico, seleccione el periodo y genere el reporte
• Reporte de Sensor: Vaya a Informes > Reporte de Sensor, seleccione el dispositivo y periodo, y genere el reporte
