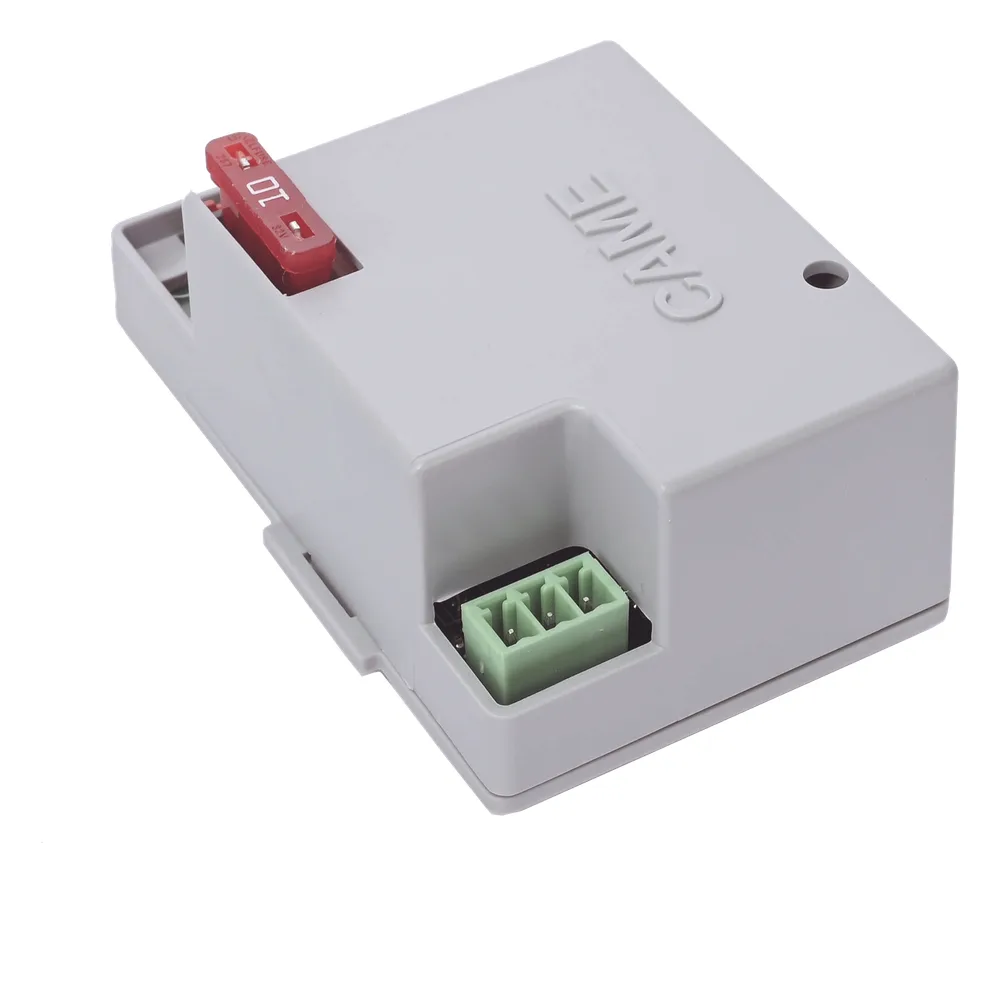

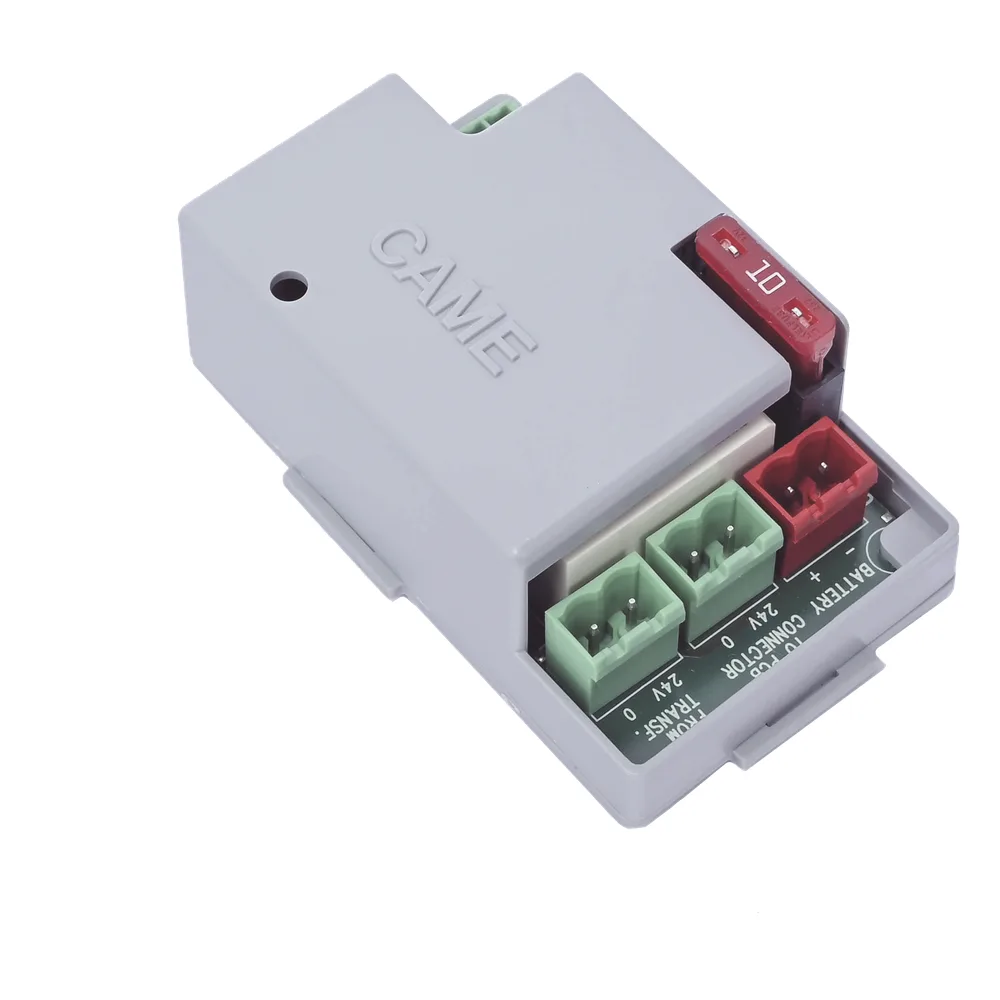

Tarjeta Para Respaldo de Baterías Para Cuadros de Mando CAME / Compatible con Modelo 801QA-0080

Características Técnicas

• Tipo: RLB
• Consumo en reposo: 75 mA
• Tensión de carga: 27 V
• Corriente de carga máx.: 400 mA
• Temperatura de funcionamiento: -20 ÷ +55 °C

Baterías

• Tipo: Recargable
• Voltaje: 12 V
• Amperaje: 1.3 Ah (SDN4/6/8/10 / OPS001 / ZL60 / ZL65) / 3.2 Ah (FA7024)
• Accesorios requeridos: 2 Baterías PL712

Kits Compatibles

• KIT-AXO-3024 Kit de brazos abatibles AXO3024 (Que incluyan cuadro de mando 801QA-0080)
• KIT-AXO-5024 Kit de brazos abatibles AXO5024 (Que incluyan cuadro de mando 801QA-0080)

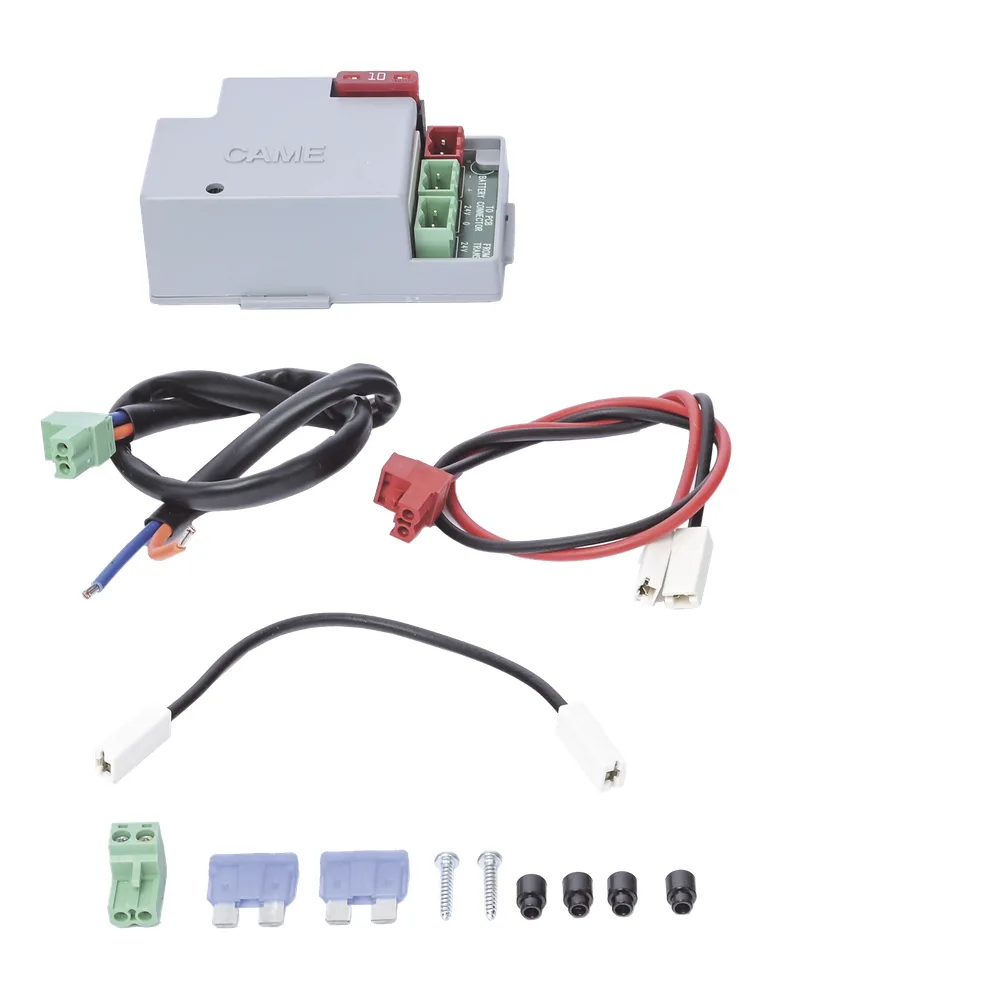

Componentes

• ① - Tarjeta LB39
• ② - Caja para la tarjeta
• ③ - Fusible 10 A
• ④ - LED de estado
• ⑤ - Distanciadores y tornillos para la fijación
• ⑥ - Cable de conexión
• ⑦ - Cables de conexión de las baterías

Conexiones

• Calibre del cable: 2 x 1.5 mm²
• Longitud máxima: 2 m (para cuadros de mando) / 10 m (para motor FA7024/7024CB)
• Voltaje: 12 V
• Amperaje: 1.3 Ah (SDN4/6/8/10 / OPS001 / ZL60 / ZL65) / 3.2 Ah (FA7024)

LED de Estado

• Verde fijo: Tensión de línea presente, NO en carga
• Verde intermitente: Tensión de línea presente, en carga
• Azul fijo: Funcionamiento con batería
• Azul intermitente: Funcionamiento en modalidad Green Power
• Rojo: Batería descargada

Dimensiones

• 93 x 43 x 51 mm
• 134 x 67 x 61 mm

Referencias

• SDN4/6/8/10
• OPS001
• FA00148M4B
• ZN60
• ZN65
• LBF70

Certificaciones

• Conforme a las Directivas vigentes
• Cumple con normativas vigentes

Instrucciones de Instalación

1. Desconectar la tensión de línea antes de cualquier intervención en los cuadros o automatizaciones.
2. Fijar la tarjeta LB39, sin caja, en el cuadro de mando y colocar las baterías en una caja externa.
3. Colocar la tarjeta RLB y las baterías según las indicaciones del fabricante.
4. Desconectar el transformador de la tarjeta electrónica y conectarlo a la tarjeta LB39.
5. Conectar la tarjeta LB39 a la tarjeta electrónica con el cable suministrado.
6. Conectar las baterías con los cables suministrados.
7. Para la instalación en cuadros de mando, prever cables de sección 1.5 mm² con una longitud máxima de 2 metros.
8. Para la instalación en motor FA7024/7024CB, utilizar cables de 1.5 mm² con una longitud máxima de 10 metros.
